Super Lily



La instalación eléctrica de la tienda presentaba diversas deficiencias que comprometen seriamente la seguridad y el correcto funcionamiento del sistema, así como un alto nivel de deterioro en los elementos que componen la instalación, a continuación se mencionan los puntos más importantes para considerar la reparación de manera inmediata:

  • Medios de desconexión con elementos carentes de protección con falla a tierra. (Art. 110, SEDE 2012)

  • Cables con evidente daño por sobrecarga y calentamiento. (Art. 240, SEDE 2012)

  • Elementos mal aislados o aislantes de mala calidad. (Art. 240, SEDE 2012)

  • Carencia total de puesta a tierra en la instalación eléctrica. (Art, 250, SEDE 2012)

  • Cables con mala o nula canalización. (Art. 300, SEDE 2012)

  • Cables que no cumplen con las especificaciones. (Art. 310, SEDE 2021)

Antes de comenzar a realizar la reparación de los puntos principales enunciados anteriormente, los ingenieros y el personal capacitado por parte de Sistemas Electrónicos de Seguridad analizó los conductores de la instalación eléctrica, tomacorrientes y medios de desconexión ya existentes, después de una minuciosa inspección se pudo determinar que debido a la manipulación a la instalación eléctrica realizada por personal no capacitado conforme a los lineamientos de la norma SEDE 2012 ocasionaron distintos fallos, entre los cuales se encuentran:

  • Fases no identificadas respecto al código de colores

  • Conductores no correspondientes a la carga requerida

  • Conexiones con falsos contactos existentes

  • Conexiones mal ejecutadas debido a conductores mal compactados

  • Cortocircuito entre dos fases distintas debido a una instalación errónea en un centro de carga derivado

  • Medio de desconexión con conexiones mal elaboradas

A continuación, se presentan algunas imágenes del estado en el que se encontró la instalación eléctrica:

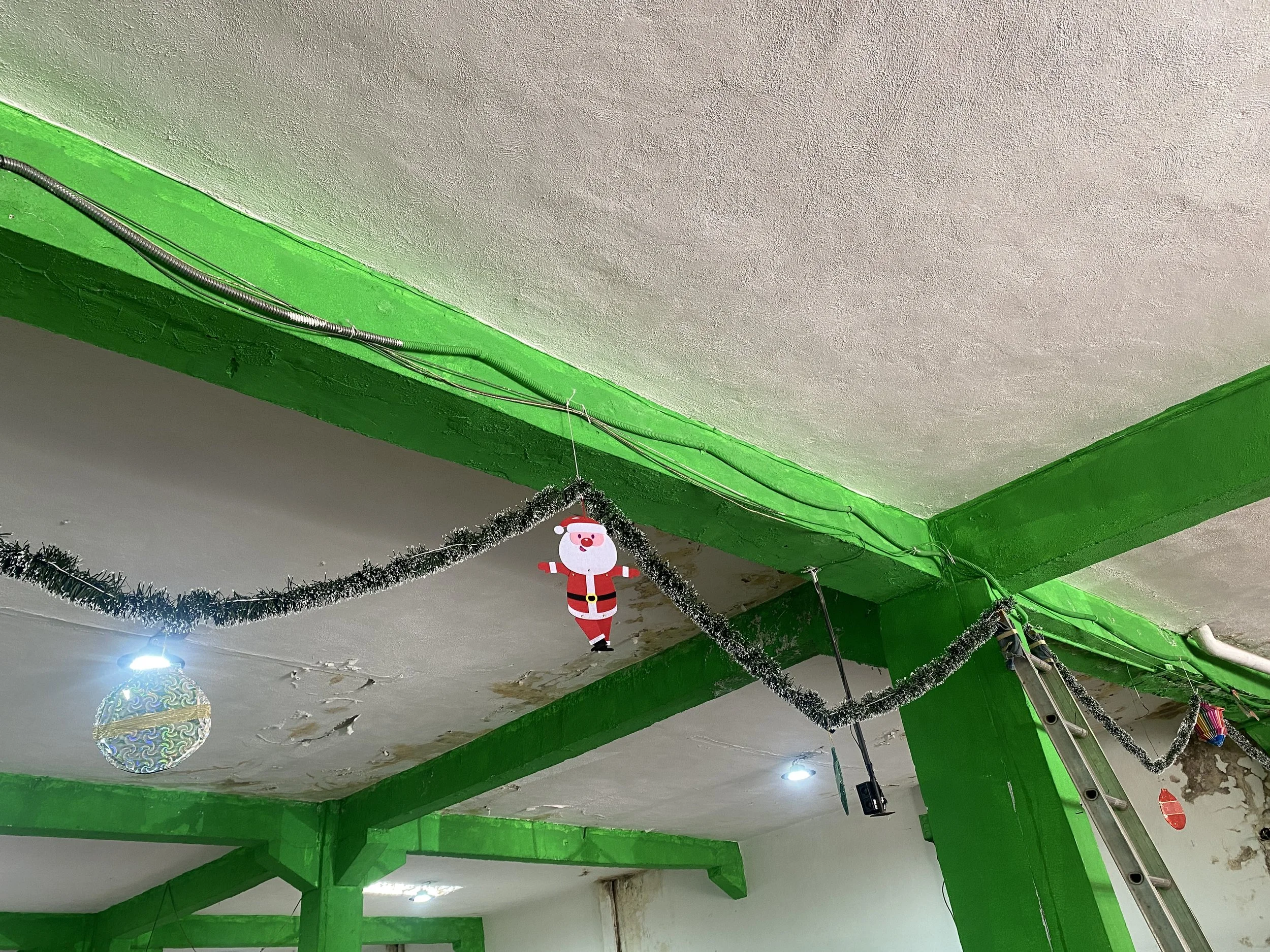

Decoraciones navideñas colgadas del techo, incluyendo un duende y adornos plateados y de colores.

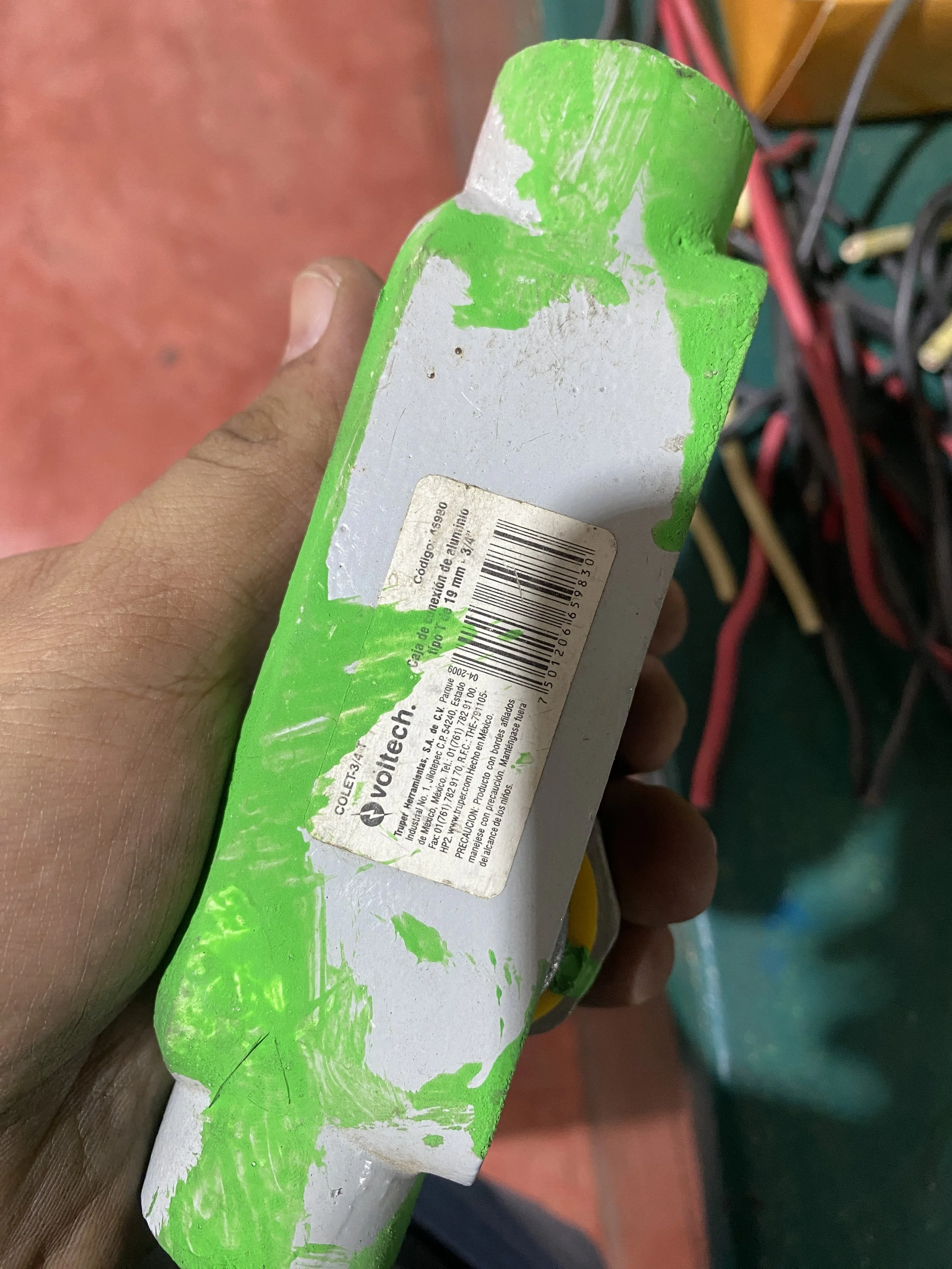

Caja de aluminio en color gris con borde verde, con una etiqueta y código de barras pegada en la parte superior.

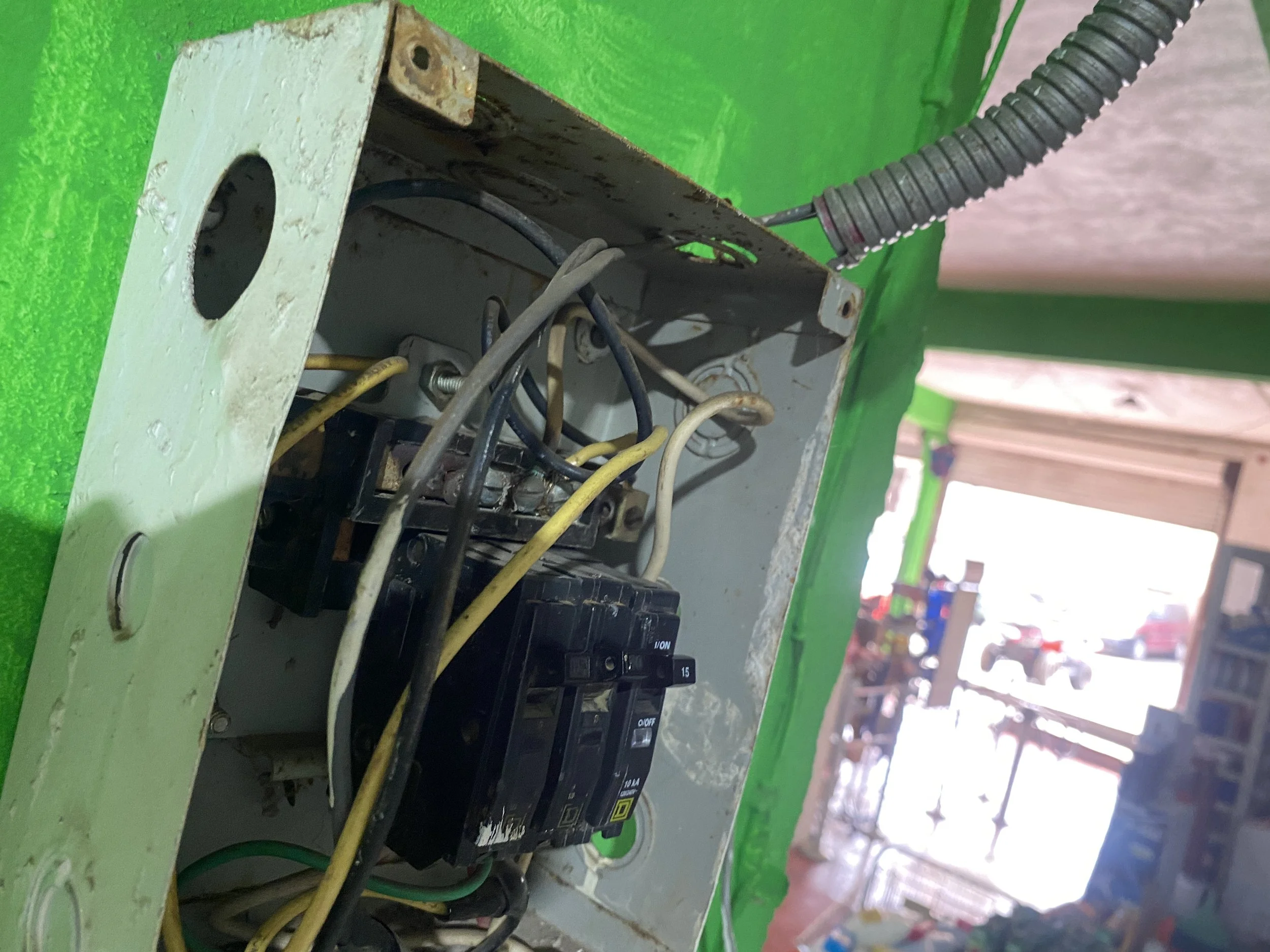

Un tablero de distribución eléctrica con cables y un interruptor en un espacio de color verde

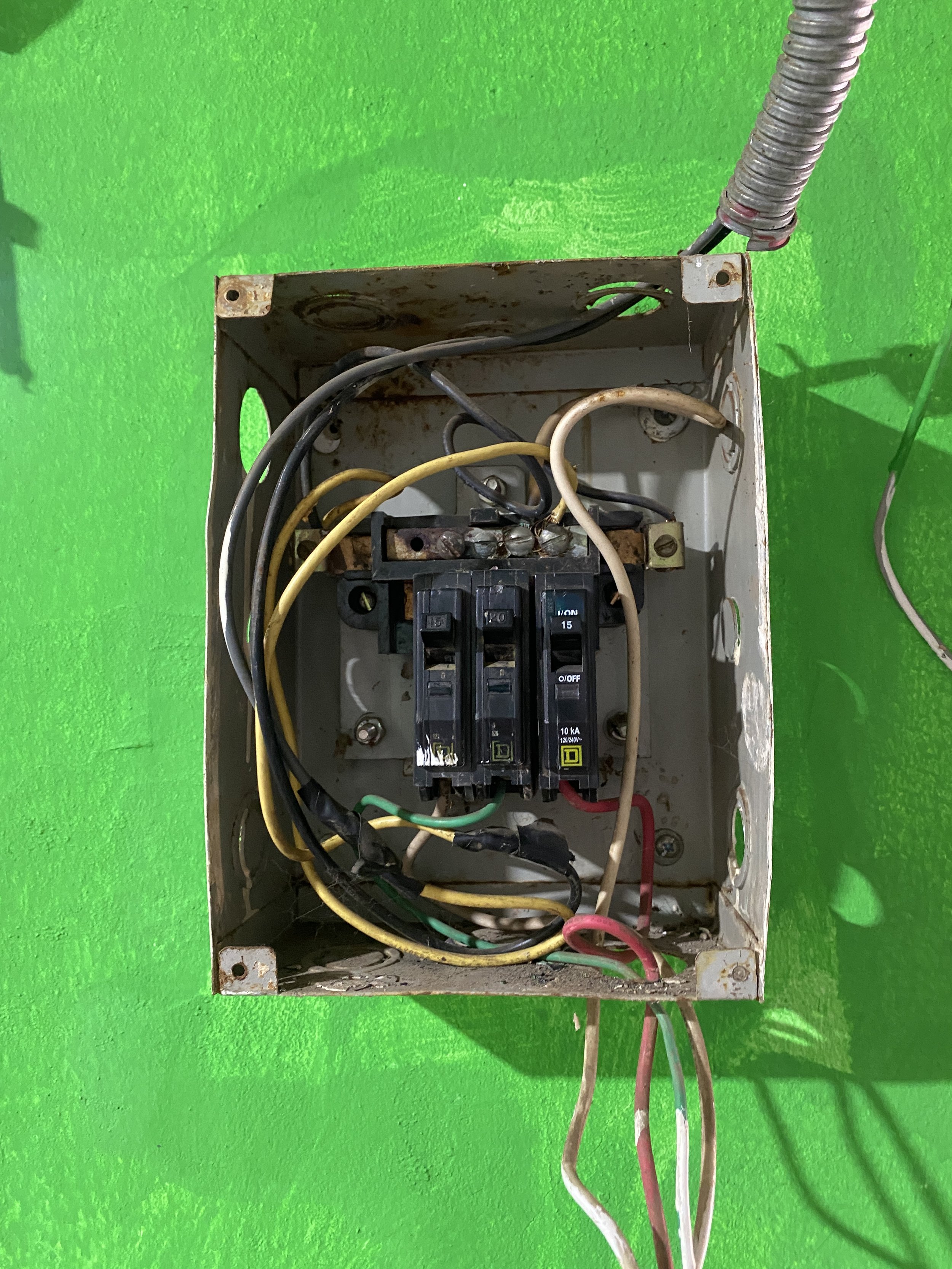

Caja eléctrica con cables conectados, sobre fondo de pared verde.

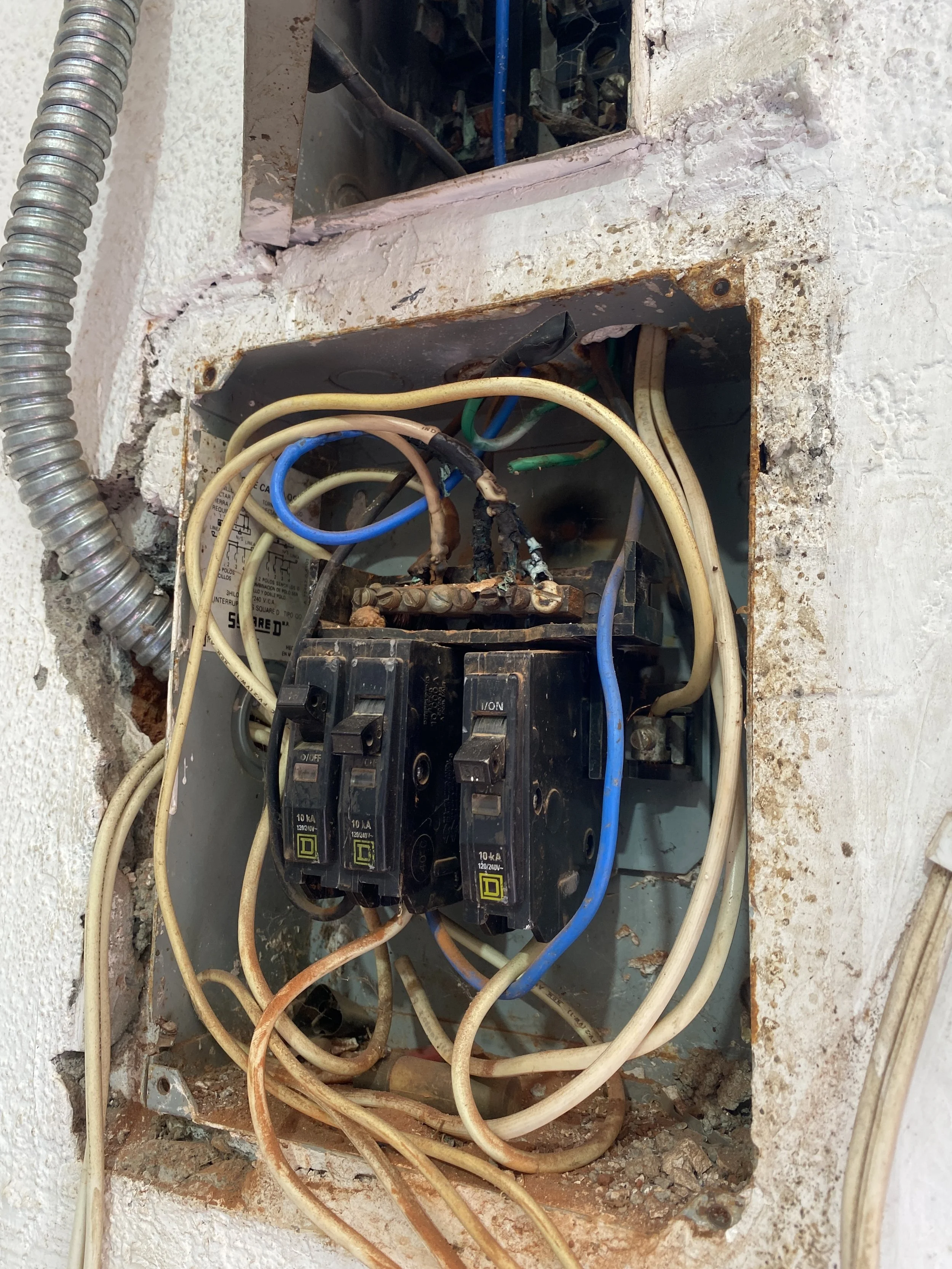

El cuadro eléctrico y cableado en una caja de pared, con cables de diferentes colores y algunos signos de oxidación y desgaste.

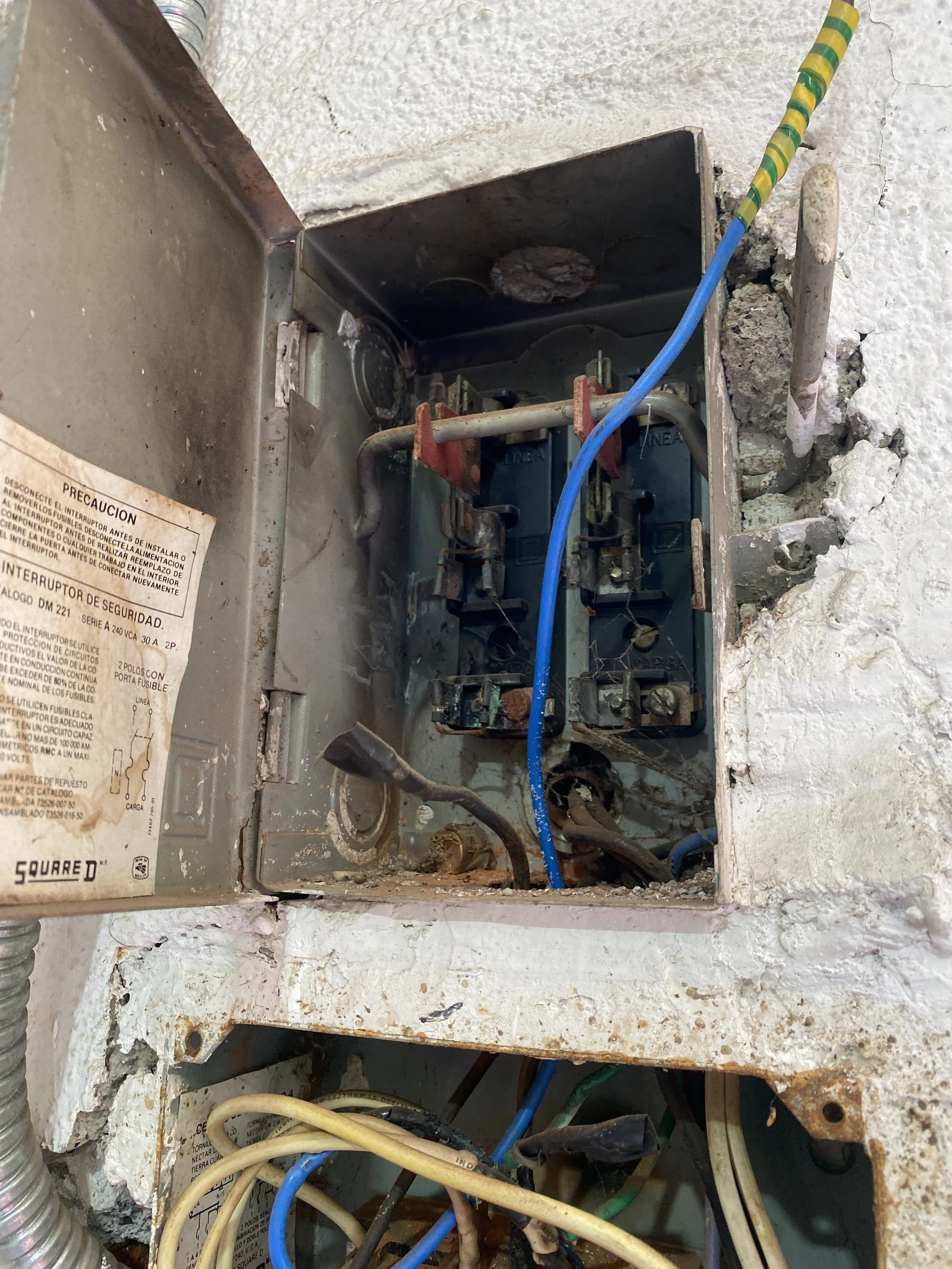

Caja de interruptor eléctrico con cables conectados y enchufes en una pared de yeso dañada con grietas y restos de cemento.

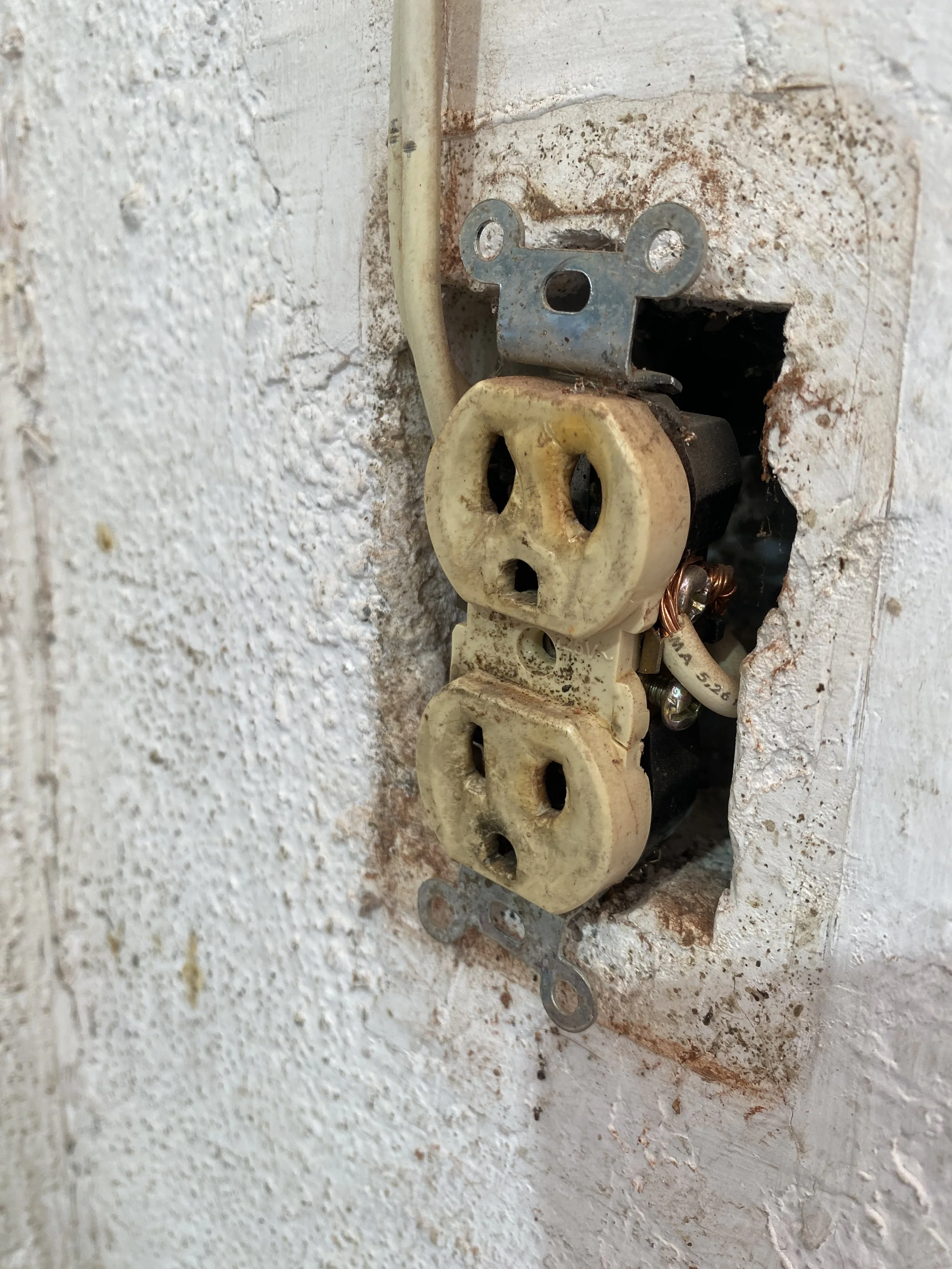

Enchufe vintage en una pared de yeso con pintura desgastada y óxido

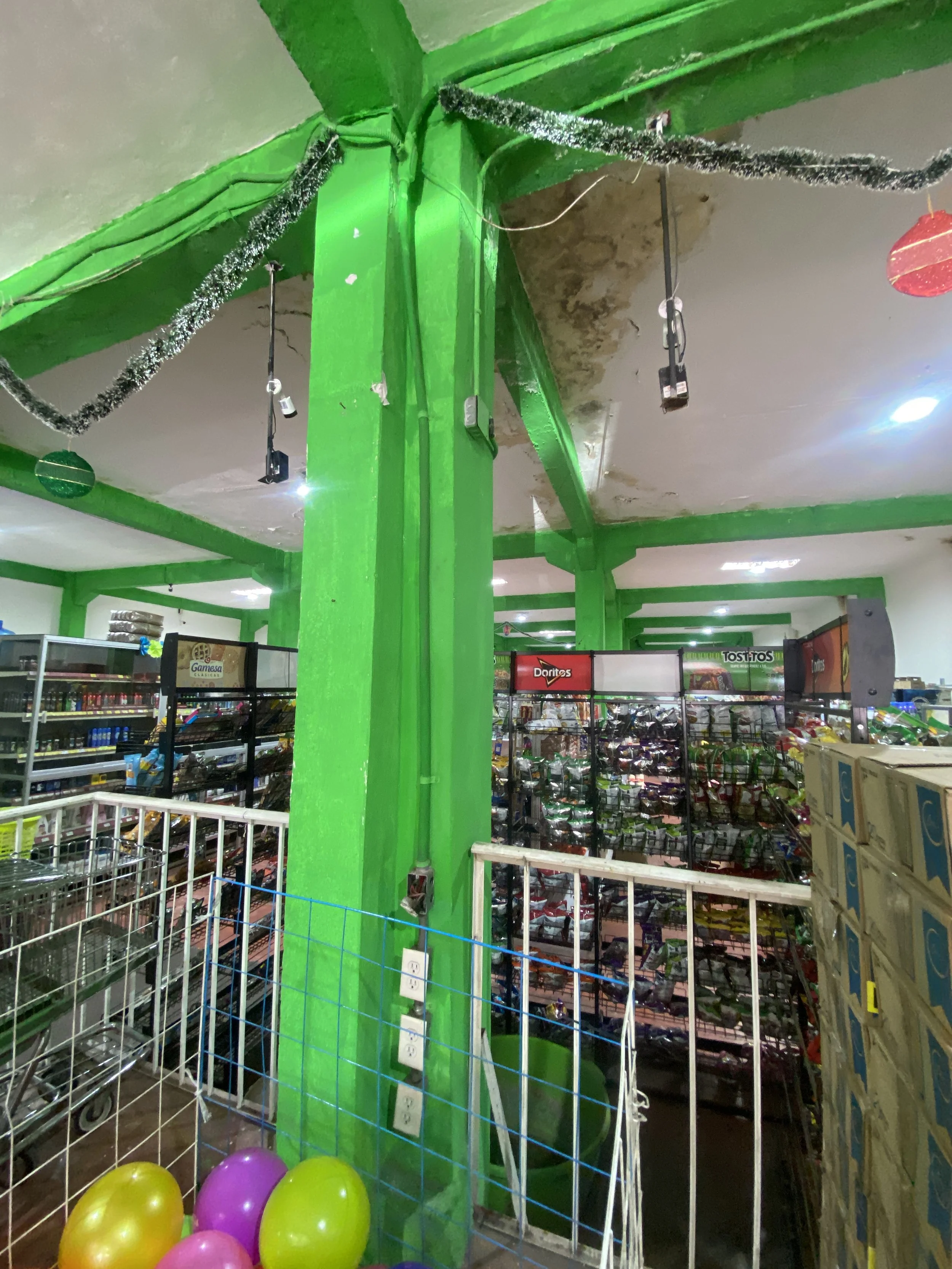

Decoraciones y globos en una tienda, con estanterías llenas de productos y paredes verdes en el fondo.

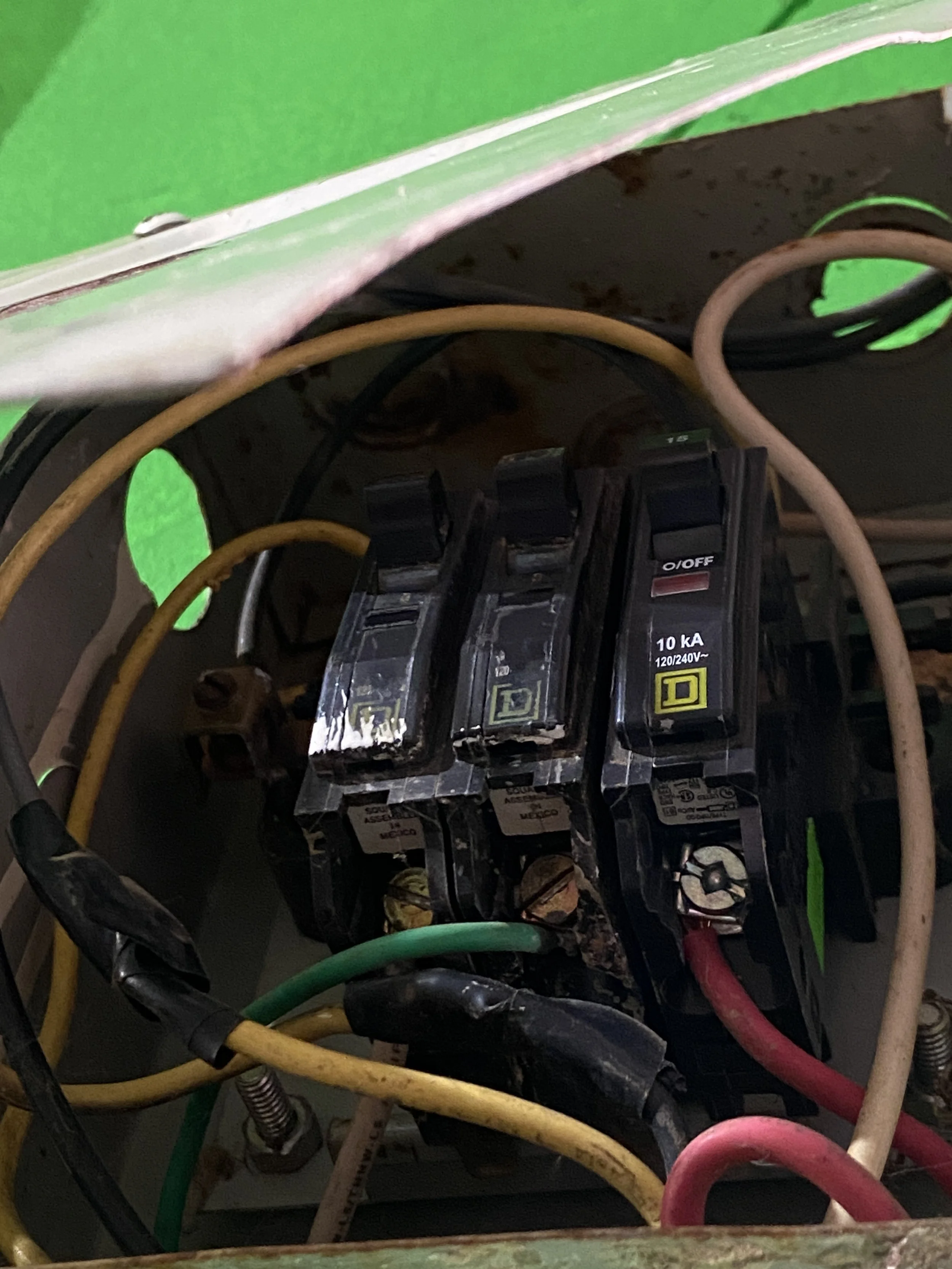

Interior de un cuadro eléctrico con varios cables de diferentes colores y un interruptor visible.

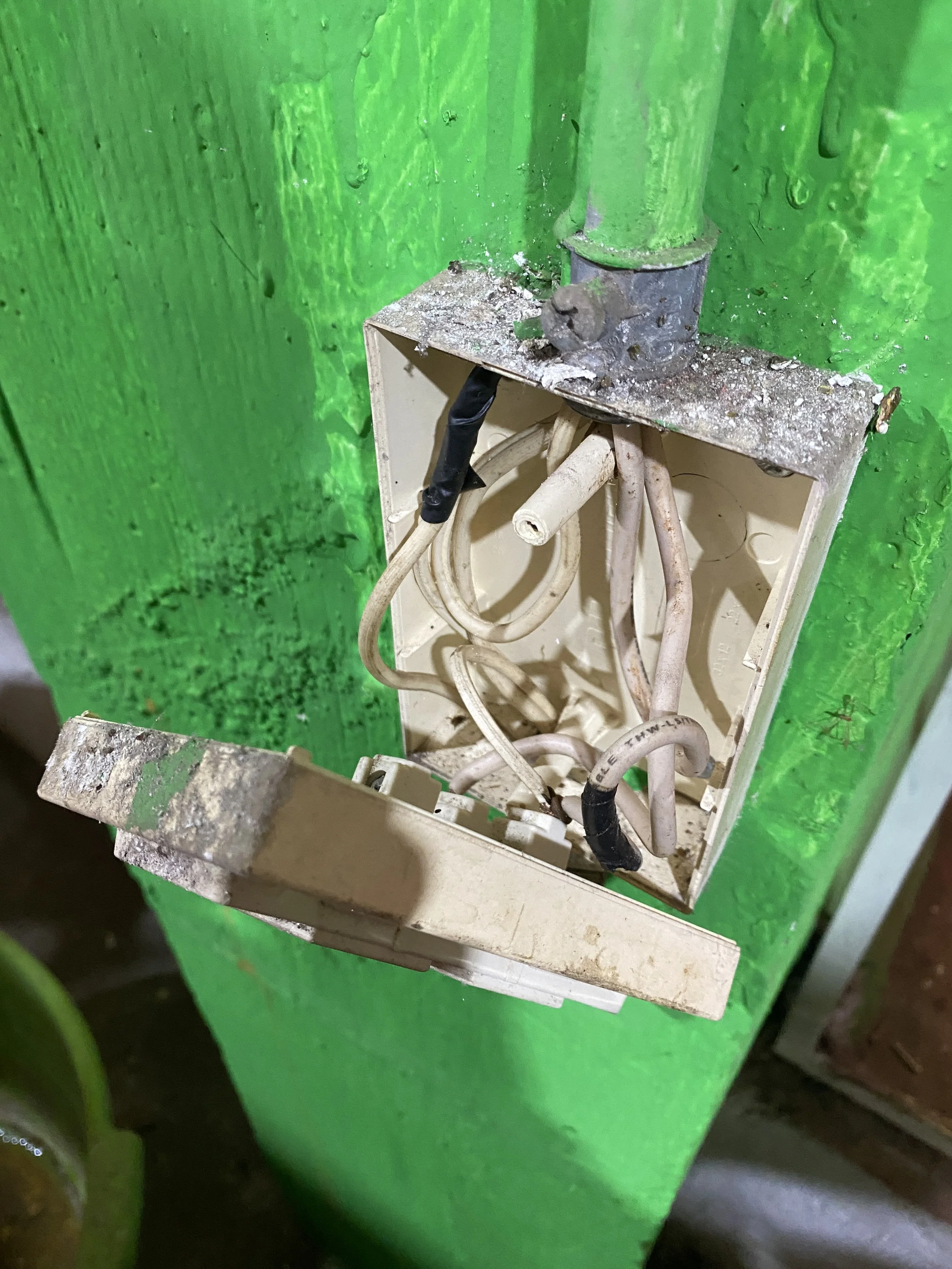

Un enchufe de pared viejo y sucio con cables desconectados, instalado en una pared pintada de verde.

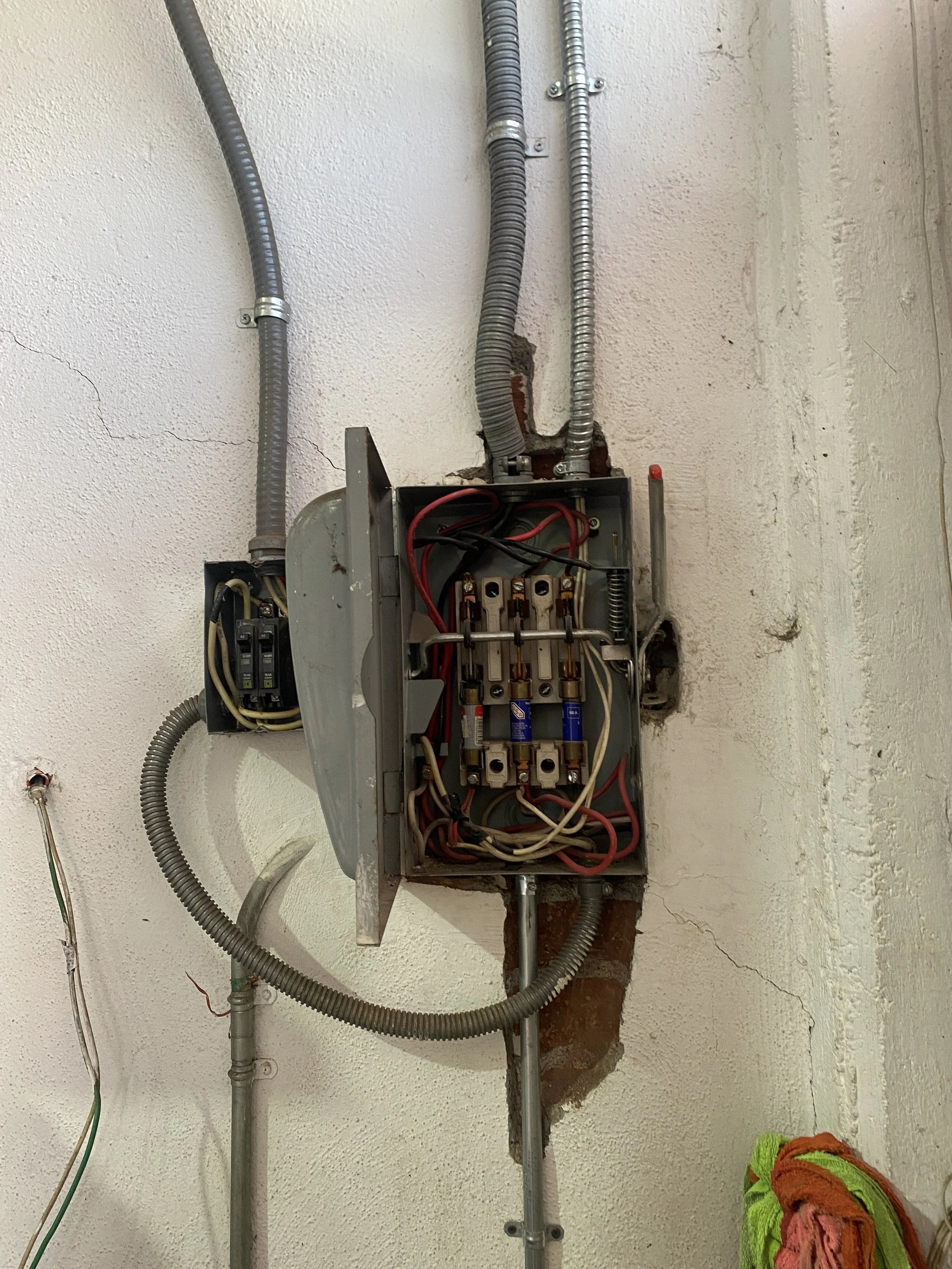

Cuadro eléctrico abierto con cables y componentes internos en la pared, y cables en el suelo a la izquierda, con un paño de color naranja, verde y rosa en la esquina inferior derecha.

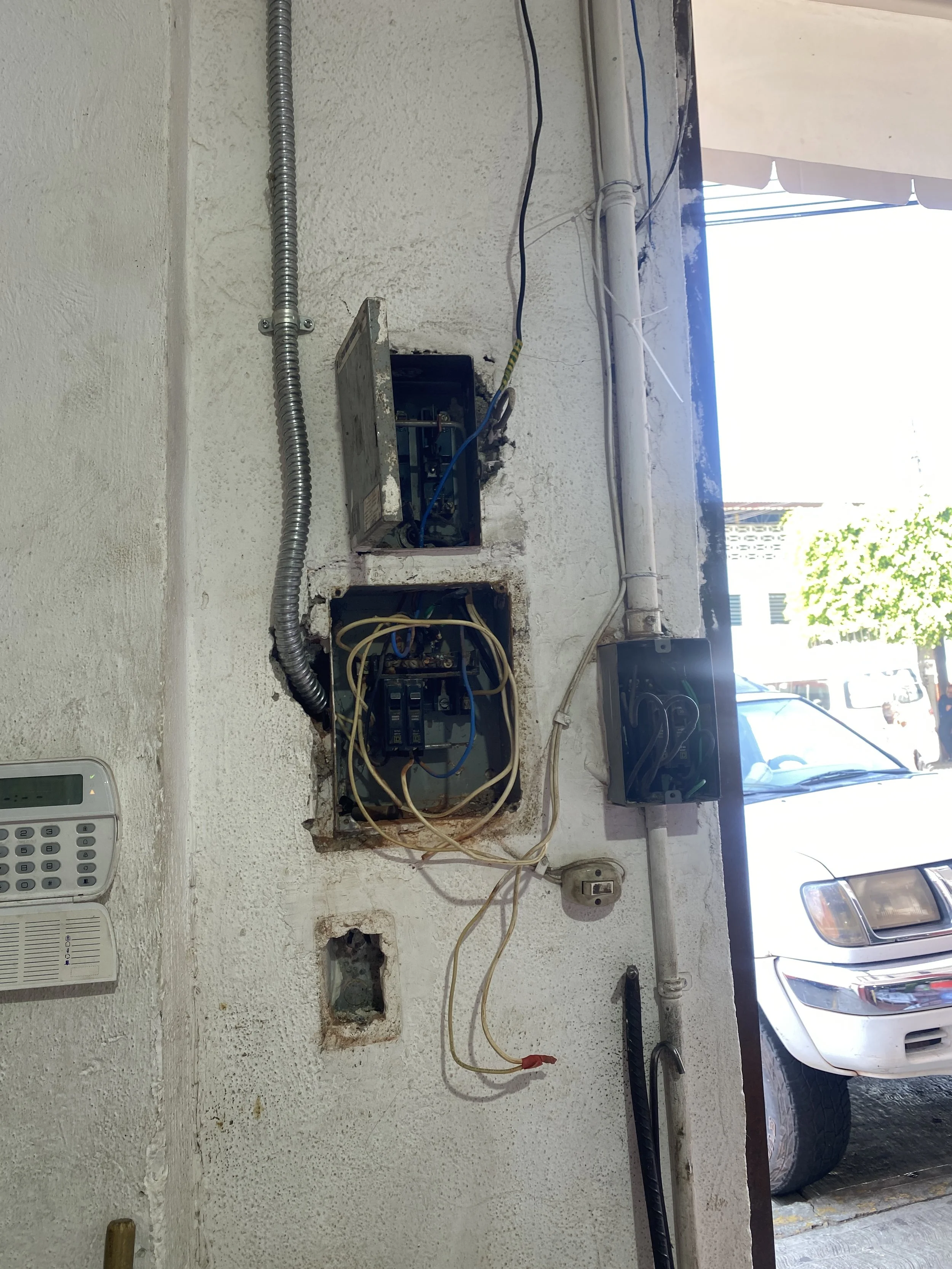

Trabajos de instalaciones eléctricas en una pared, con caja eléctrica, cables y ductos visibles, y una pared blanca de fondo, con una ventana que deja pasar luz.

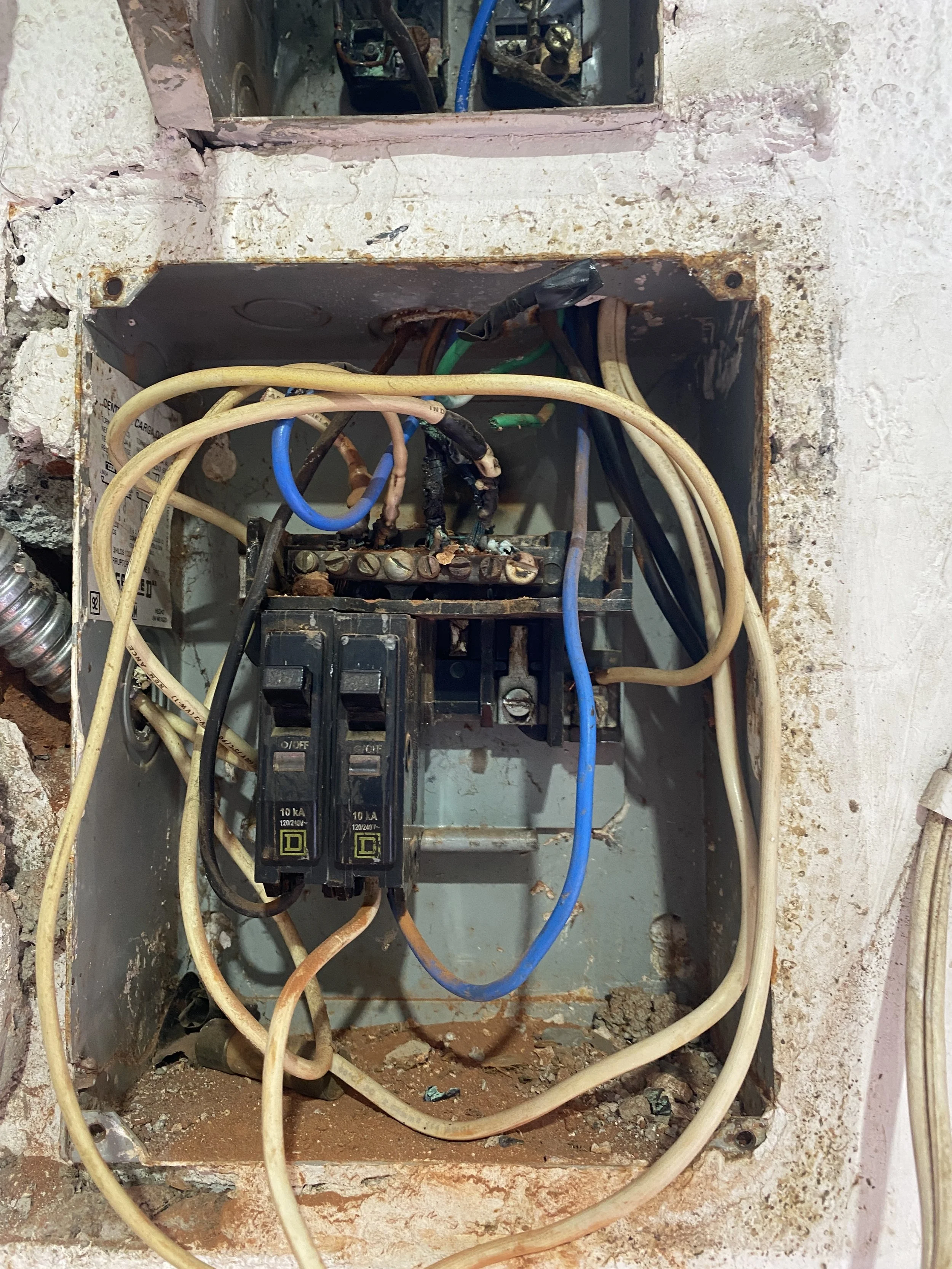

Caja eléctrica con cables desgastados y conexiones oxidadas, empotrada en una pared de yeso con daños y polvo en el suelo.

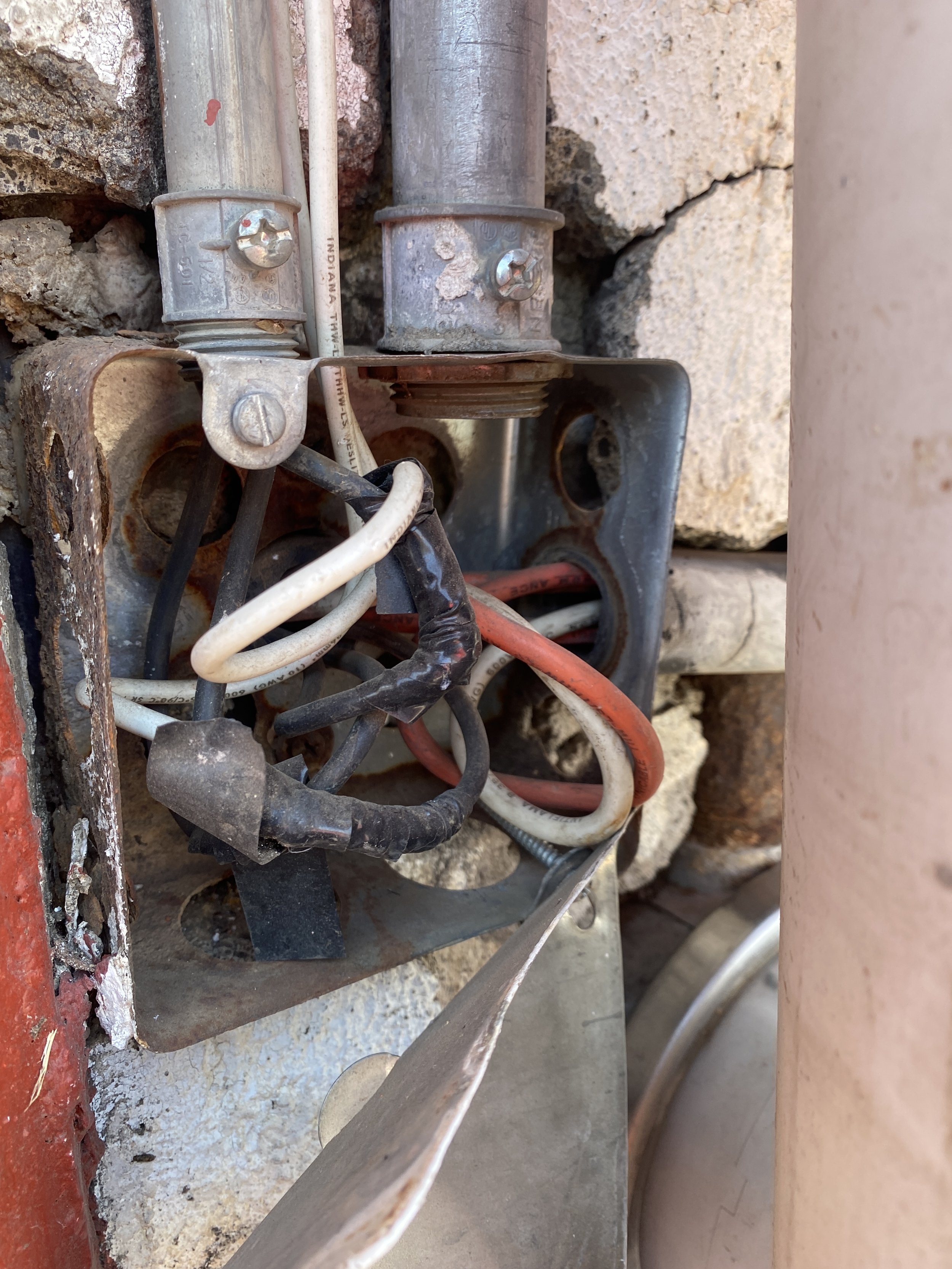

Conjunto de cables y conexiones eléctricas instaladas en una pared de piedra y cemento, con algunos componentes metálicos y tornillos visibles.

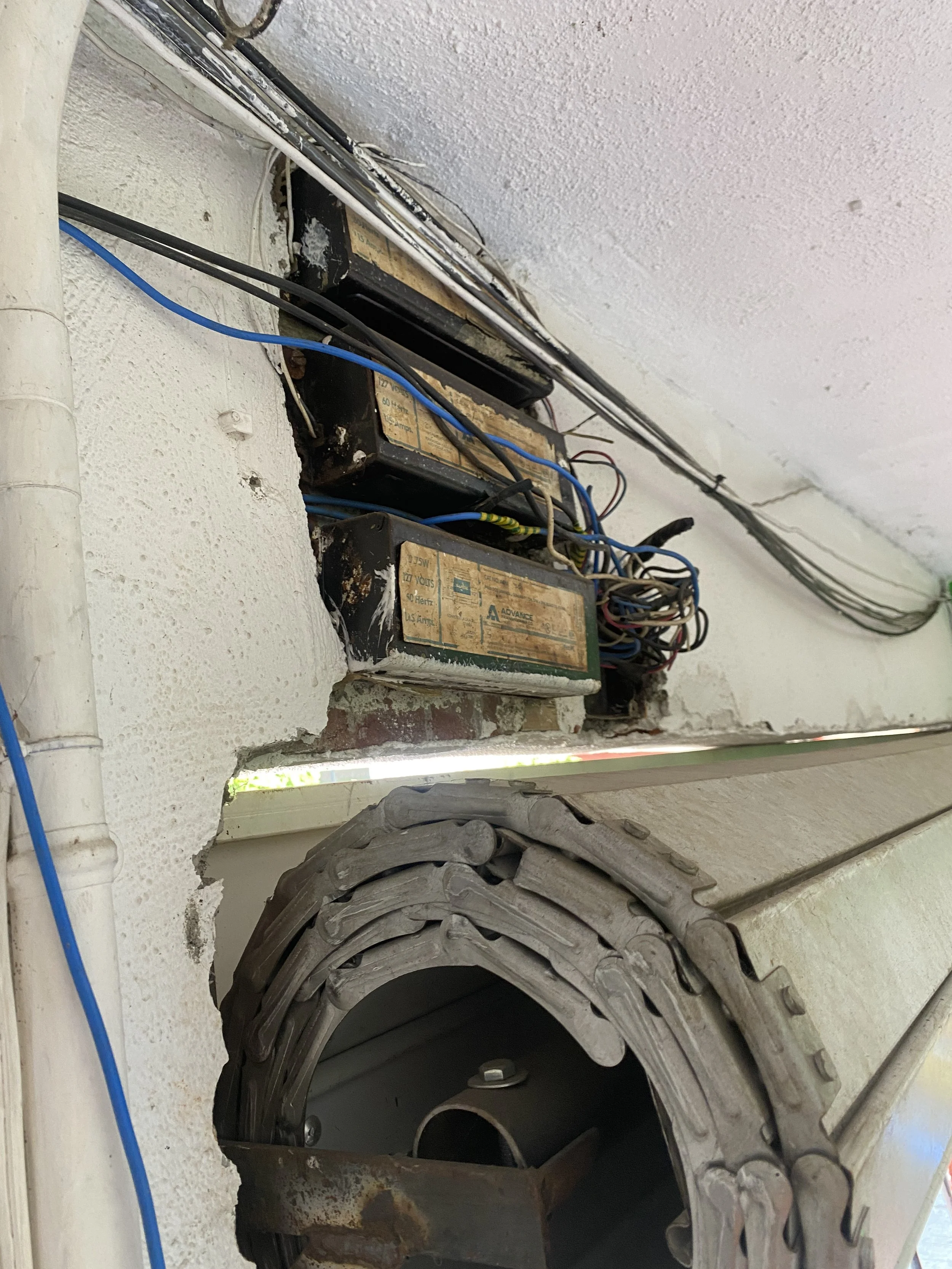

Una estructura de metal y cables eléctricos en una pared de cemento, con un neumático grande de tractor y partes de maquinaria antigua.

Riesgos considerables

Debido a una instalación eléctrica deficiente, existen distintos riesgos considerables que ponen en peligro no solo el patrimonio del establecimiento o domicilio donde se encuentra la instalación eléctrica con fallas, sino también se pone en un potencial peligro de integridad física a los habitantes y trabajadores de los lugares, los riesgos eléctricos pocas veces son tomados en cuenta por personas con preparación deficiente al momento de realizar instalaciones eléctricas sin diseño o sin estructura para poder escalar la instalación de forma segura, sin mencionar el impacto económico debido a las fugas eléctricas por las uniones o empalmes mal realizados que generan los llamados “puntos calientes”, los riesgos encontrados en la instalación eléctrica son:

Peligro de descarga debido a la falta de la puesta a tierra:

En toda instalación eléctrica, la puesta a tierra es el conductor que le permite a la corriente eléctrica una vía de salida de manera segura, alejada de las superficies metálicas, envolventes y conductores eléctricos que pueden energizarse de manera no deseada si no está presente este conductor, en la instalación no se encontró ninguna conexión de puesta a tierra, ni entre los distintos centros de carga existentes ni en el medio de desconexión principal.

Peligro de neutro flotante debido a la falta del puente de unión:

En toda instalación eléctrica, el puente de unión entre el conductor neutro y el conductor de protección (tierra) es el elemento que permite mantener la equipotencialidad del sistema, proporcionando una referencia estable y una vía adecuada para la circulación de corrientes de falla. En la instalación no se identificó la existencia de este puente de unión en el punto de servicio o medio de desconexión principal, lo que puede provocar diferencias de potencial en partes metálicas, circulación de corrientes no deseadas y un funcionamiento inadecuado de los dispositivos de protección, incrementando el riesgo de descargas eléctricas y daños a los equipos.

Peligro de incendio por conductores eléctricos inadecuados:

En toda instalación eléctrica, los conductores deben contar con la capacidad adecuada para soportar la corriente demandada, así como con un aislamiento en buen estado que garantice su correcto funcionamiento y seguridad. Cuando se utilizan conductores de calibre inadecuado o con daños en su aislamiento, se genera un incremento en la temperatura por efecto Joule, lo que puede derivar en sobrecalentamientos. En la instalación se identificaron conductores que no cumplen con estas condiciones, lo que representa un riesgo de incendio, ya que el calor generado puede afectar materiales circundantes, degradar el aislamiento y provocar fallas eléctricas que pueden desencadenar un siniestro.

Sobrecarga por conductores de calibre inadecuado
En toda instalación eléctrica, los conductores deben dimensionarse de acuerdo con la corriente que transportarán, a fin de evitar sobrecargas que comprometan su integridad. Cuando se emplean conductores de calibre inferior al requerido, se produce un incremento significativo de temperatura debido al efecto Joule, lo que puede provocar el deterioro del aislamiento. En la instalación se identificaron conductores que no corresponden a la capacidad de carga demandada, lo que representa un riesgo de incendio al generarse sobrecalentamientos que pueden propagarse a materiales cercanos.

Empalmes defectuosos o conexiones deficientes

En toda instalación eléctrica, las uniones y empalmes deben realizarse de manera firme y segura, garantizando una adecuada continuidad eléctrica. Cuando existen empalmes mal ejecutados o conexiones flojas, se generan puntos de alta resistencia que provocan calentamiento localizado. En la instalación se observaron empalmes con deficiente sujeción y aislamiento, lo que incrementa el riesgo de incendio debido a la acumulación de calor en dichos puntos, pudiendo ocasionar la ignición de materiales circundantes.

Canalizaciones inadecuadas o inexistentes

En toda instalación eléctrica, los conductores deben estar protegidos mediante canalizaciones adecuadas que eviten daños mecánicos y exposición a condiciones ambientales adversas. La ausencia o deficiencia de estas protecciones puede ocasionar el deterioro del aislamiento y la exposición directa del conductor. En la instalación se identificaron tramos de cableado sin la canalización apropiada, lo que representa un riesgo de incendio al facilitar cortocircuitos o arcos eléctricos que pueden generar altas temperaturas y afectar materiales inflamables cercanos.

Cada uno de los distintos puntos puede confirmarse y corroborarse con las distintas imágenes presentadas en la galería anterior.

Limpieza

Debido al deterioro general observado en la instalación eléctrica, y antes de iniciar con la reparación de los puntos críticos anteriormente mencionados, se realizó una limpieza y acondicionamiento de las zonas con mayor riesgo. Estas acciones se enfocaron en retirar suciedad, residuos y elementos que pudieran provocar sobrecalentamientos o falsos contactos en conductores, conexiones y medios de desconexión. Asimismo, se llevaron a cabo reparaciones puntuales en algunos de los puntos más comprometidos; sin embargo, no fue posible intervenir la totalidad de las deficiencias detectadas. Con ello se buscó reducir riesgos inmediatos y mejorar las condiciones de la instalación, quedando pendiente una corrección integral conforme a la norma actual.

Derivado de las condiciones detectadas durante la inspección de la instalación eléctrica, se llevaron a cabo acciones correctivas enfocadas en mitigar los riesgos identificados en los puntos anteriormente señalados, las cuales se describen a continuación:

  • Medios de desconexión:
    Se realizó la adecuación de los medios de desconexión existentes, incorporando elementos de protección contra fallas a tierra, con el fin de mejorar la seguridad en la operación y reducir riesgos ante posibles fallas eléctricas, así como se reemplazaron los interruptores termomagnéticos dañados por unos en buen estado con los que ya contaban en el lugar

  • Conductores con daño por sobrecarga:
    Se sustituyeron los tramos de conductores que presentaban evidencia de sobrecalentamiento y deterioro por sobrecarga, restableciendo condiciones adecuadas para la conducción de corriente

  • Aislamiento deficiente:
    Se corrigieron las deficiencias en el aislamiento mediante la rehabilitación y reemplazo de materiales en mal estado o de baja calidad, reduciendo el riesgo de cortocircuitos y fugas de corriente

  • Puesta a tierra:
    Se implementó un sistema básico de puesta a tierra en la instalación eléctrica, con la finalidad de proporcionar una vía segura para la disipación de corrientes de falla

  • Canalización del cableado:
    Se mejoró la canalización en los tramos más comprometidos, proporcionando protección mecánica a los conductores y disminuyendo su exposición a daños.

  • Conductores fuera de especificación:
    Se reemplazaron conductores que no cumplían con las especificaciones requeridas, asegurando su compatibilidad con las condiciones de operación de la instalación.

Reparación

Como parte de las acciones correctivas y de mejora realizadas en la instalación eléctrica, se llevaron a cabo trabajos adicionales enfocados en optimizar la seguridad, funcionalidad y distribución de los circuitos, los cuales se describen a continuación:

  • Instalación para contactos de tierra aislada:
    Se realizó la instalación de tubería y canalización dedicada para la alimentación de cuatro contactos de tierra aislada, considerando una distribución adecuada de los conductores y puntos de conexión. Esta adecuación permite contar con una referencia eléctrica más estable y confiable para equipos sensibles, reduciendo interferencias y posibles variaciones de potencial que pudieran afectar su correcto funcionamiento.

  • Implementación de tubería conduit:
    En los tramos intervenidos se instaló tubería tipo conduit, corrigiendo secciones donde los conductores se encontraban expuestos o con protección deficiente. Esta acción proporciona protección mecánica al cableado, mejora el orden de la instalación y disminuye la probabilidad de daños por factores externos, contribuyendo a una mayor durabilidad del sistema eléctrico.

  • Instalación de conductores eléctricos:
    Se llevó a cabo la instalación y sustitución de conductores eléctricos en calibres 8, 10, 12, 14 y 16 AWG, seleccionados de acuerdo con la demanda de carga de cada circuito. Con esta adecuación se asegura una correcta capacidad de conducción de corriente, reduciendo riesgos de sobrecalentamiento, caídas de tensión y fallas derivadas del uso de conductores inadecuados.

  • Adecuación del sistema de iluminación:
    Se realizaron trabajos de corrección en el sistema de iluminación existente, atendiendo deficiencias en conexiones, distribución y estado de los elementos involucrados. Estas acciones permiten una operación más estable de las luminarias, mejorando tanto la funcionalidad como la seguridad en su uso.

  • Corrección en el control de encendido de iluminación:
    Se eliminó el uso inadecuado de centros de carga como medio de control directo para el encendido de luminarias, práctica que representaba un riesgo en la operación de la instalación. En su lugar, se instalaron interruptores convencionales correctamente integrados al sistema, lo que permite un control más seguro, accesible y acorde a las buenas prácticas eléctricas.

Una vez realizadas todas las correcciones, se establecieron las condiciones que permiten una expansión segura y ordenada del sistema. La correcta selección de conductores, la implementación de canalizaciones adecuadas y la reorganización de los circuitos proporcionan una base confiable para la integración de nuevas cargas o equipos sin comprometer la seguridad de la instalación existente.
Asimismo, la mejora en los medios de protección y control permite que futuras ampliaciones puedan realizarse de manera más eficiente, manteniendo la continuidad del sistema y reduciendo riesgos asociados a sobrecargas, conexiones inadecuadas o instalaciones improvisadas.
Cabe señalar que cualquier expansión deberá realizarse considerando la capacidad instalada y conforme a la normatividad vigente, a fin de preservar las condiciones de seguridad y funcionamiento alcanzadas con las acciones correctivas implementadas

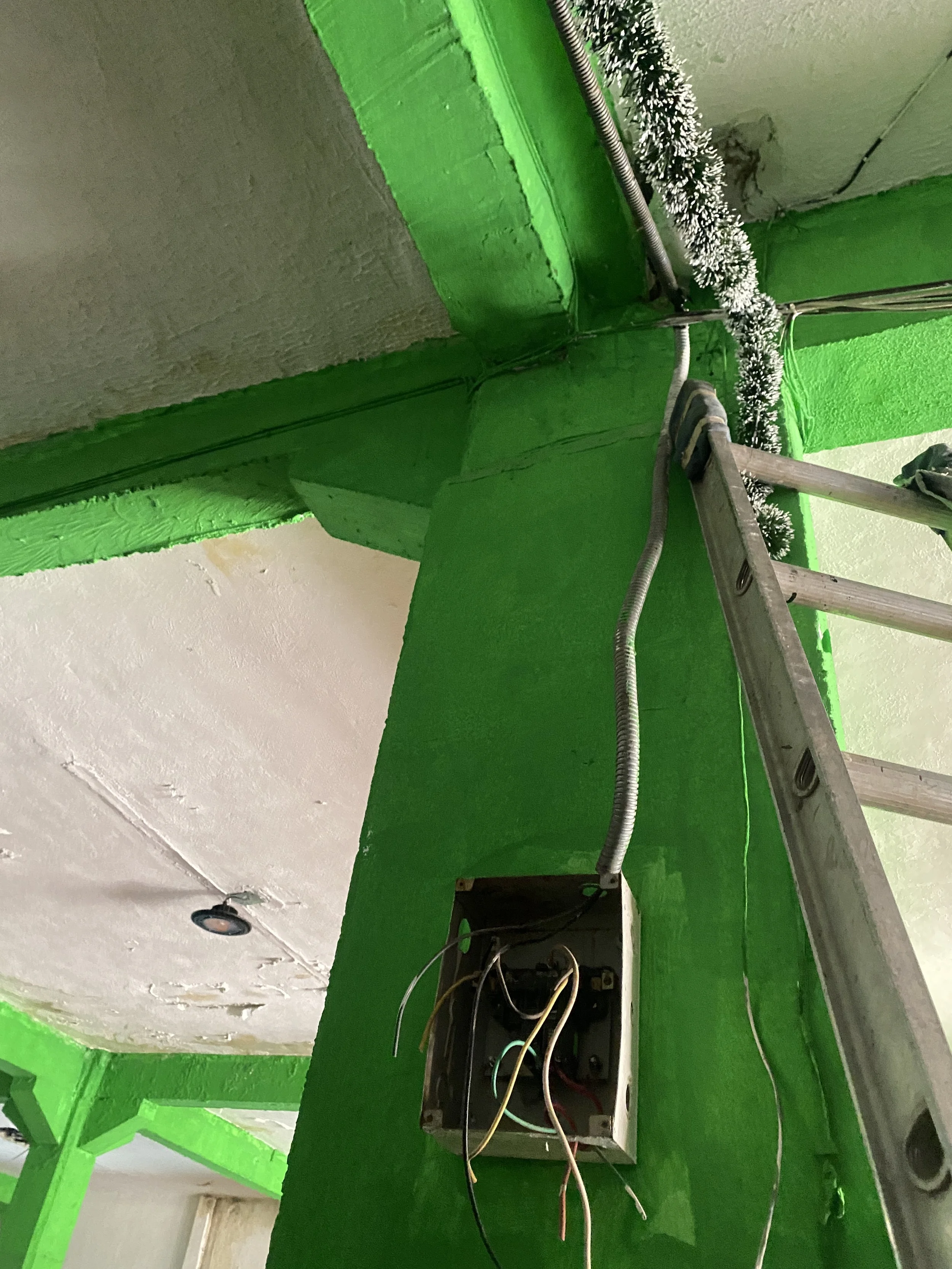

Vista de un techo en proceso de instalación eléctrica, con cables expuestos y un tablero eléctrico, en un espacio con paredes pintadas de verde y techos blancos.

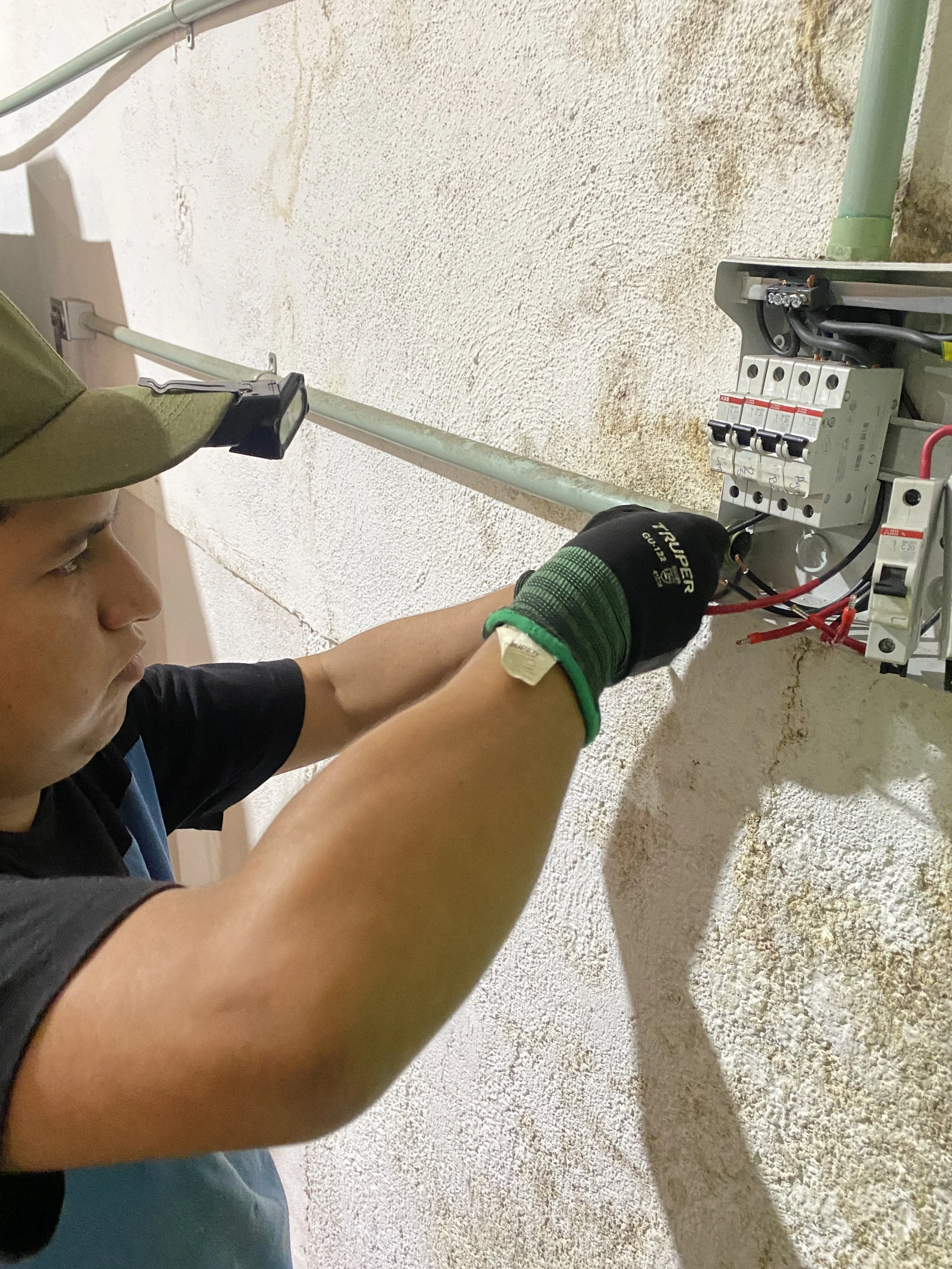

Persona trabajando en un panel eléctrico en una pared de concreto, usando guantes y protección ocular

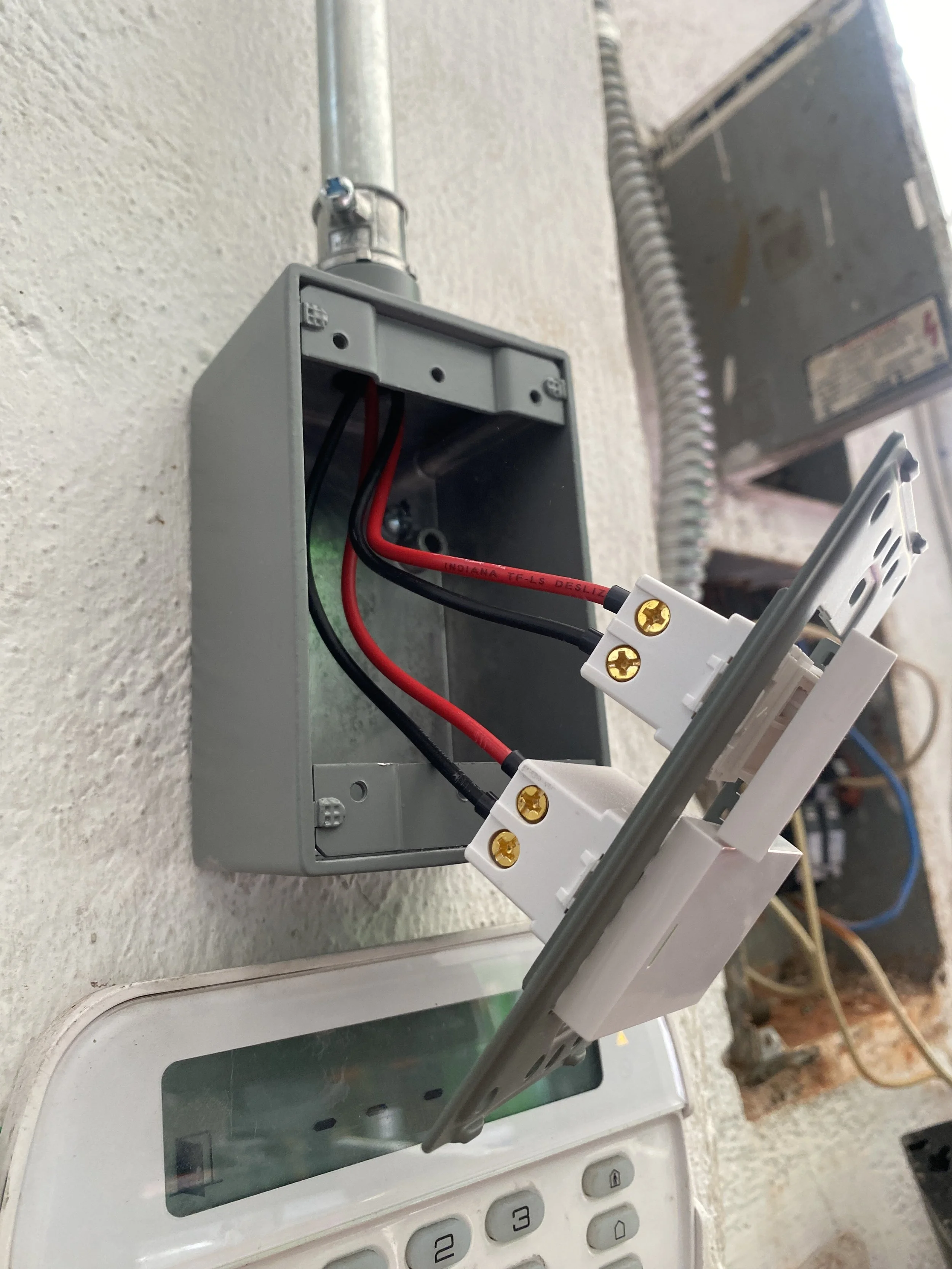

Cajón de distribución de energía eléctrica con cables rojos y negros conectados, instalado en una pared, cerca de un monitor y un teclado.

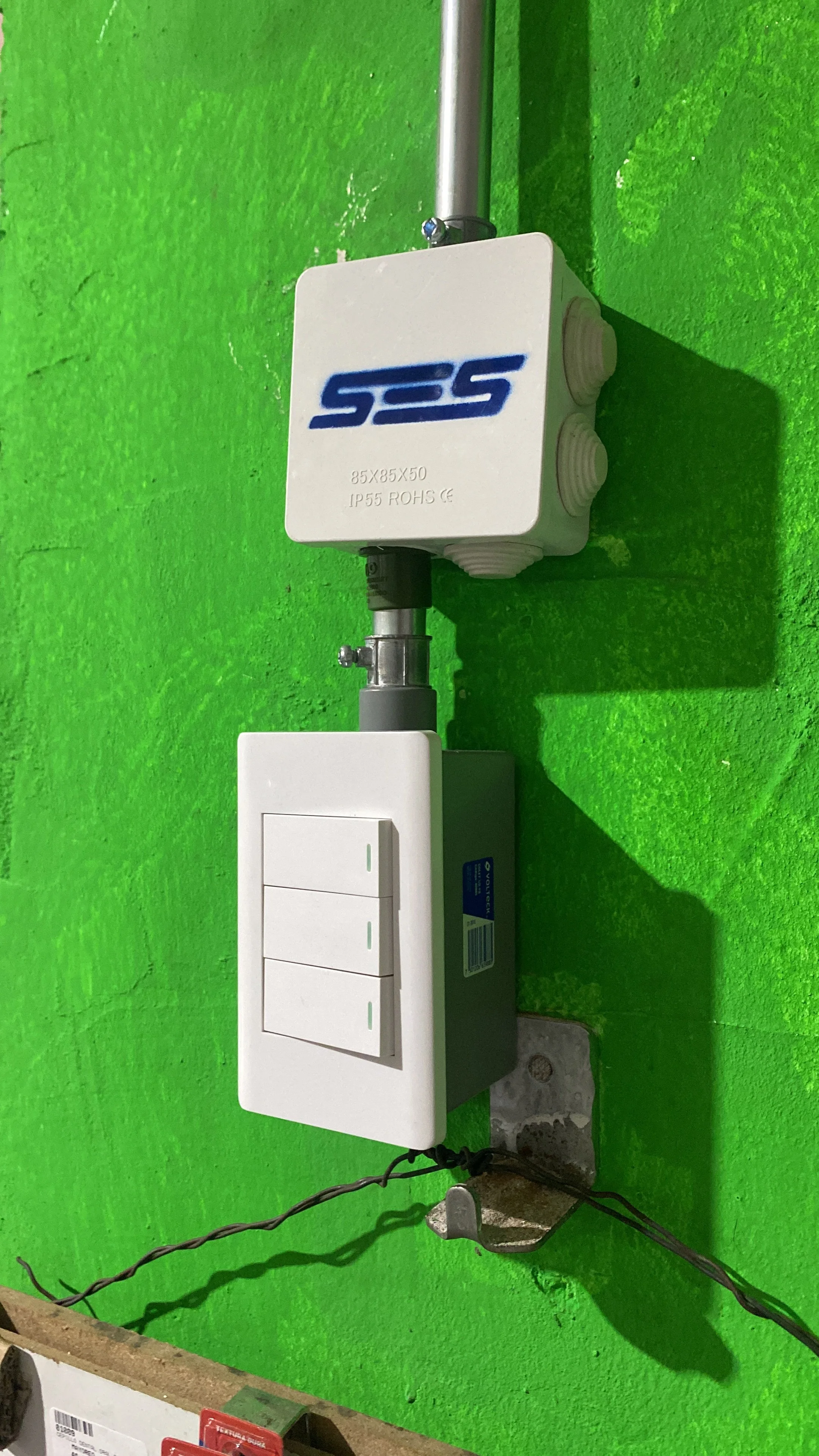

Interupción eléctrica con cajas y cable en pared verde

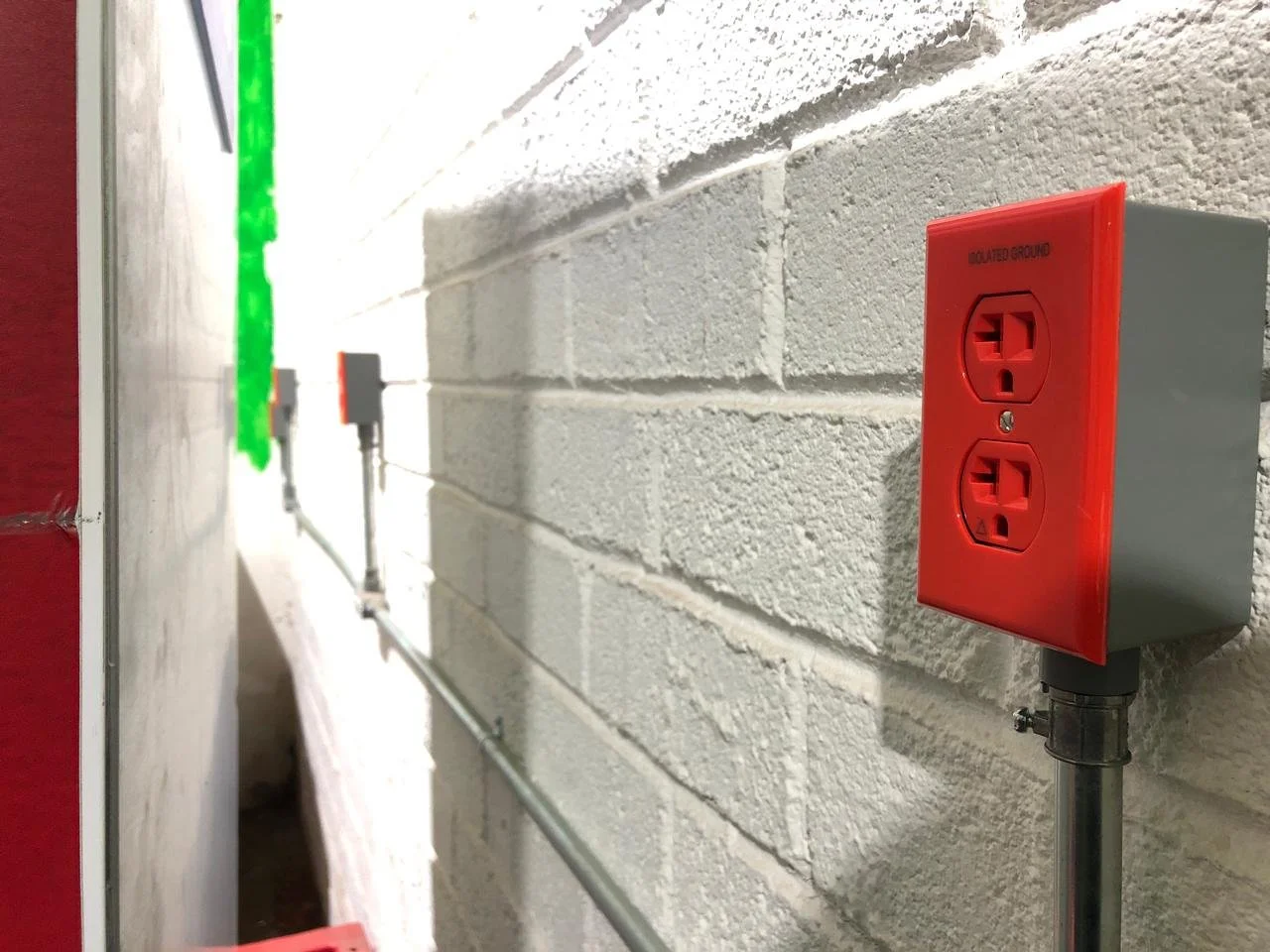

En una pared de ladrillos blancos, hay un enchufe rojo de emergencia con dos tomas eléctricas y un riel de cables. También se puede ver una luz verde en el lado izquierdo.

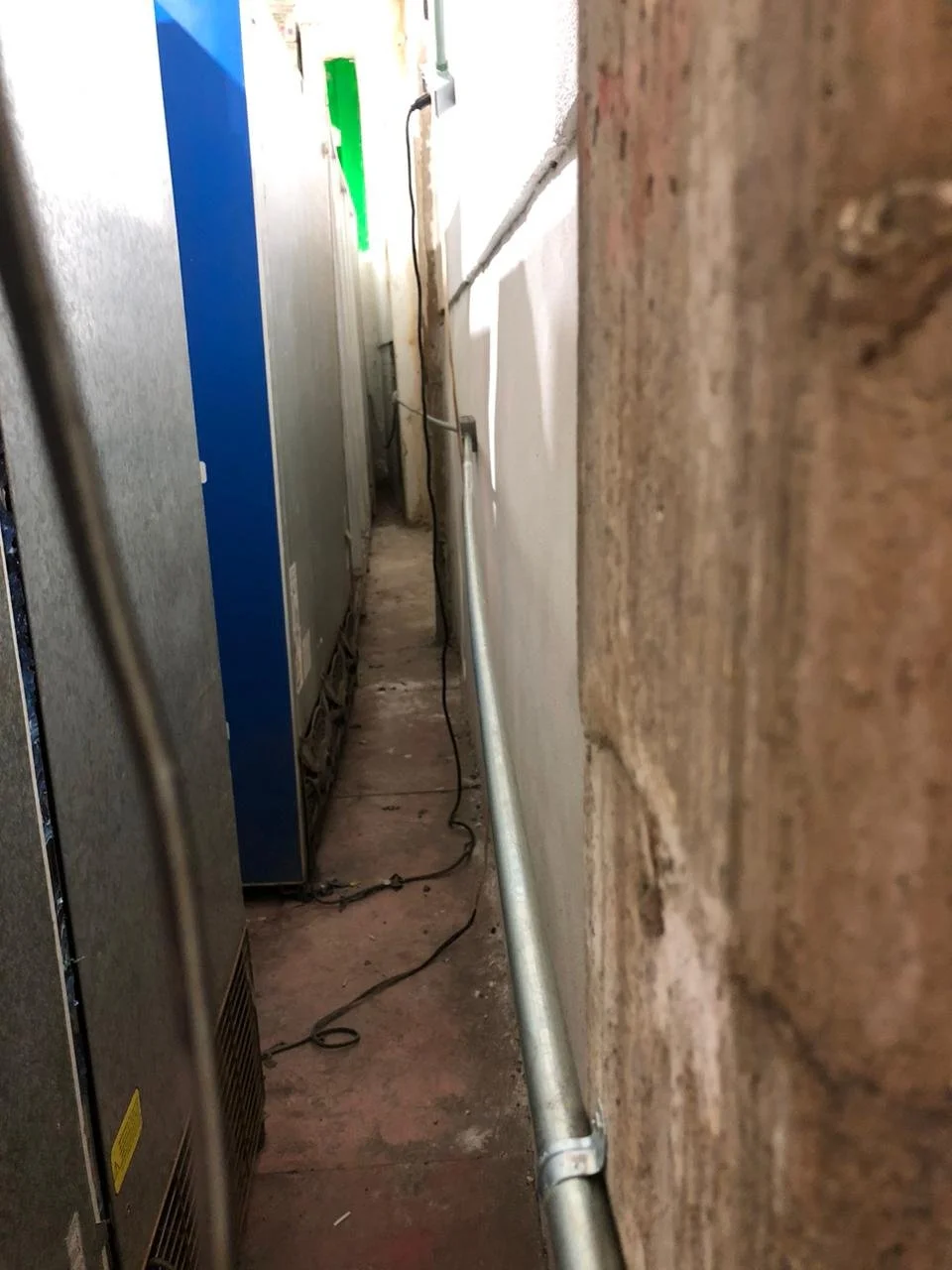

Pasillo estrecho entre paredes de ladrillo y objetos eléctricos, con cables visibles en el suelo.

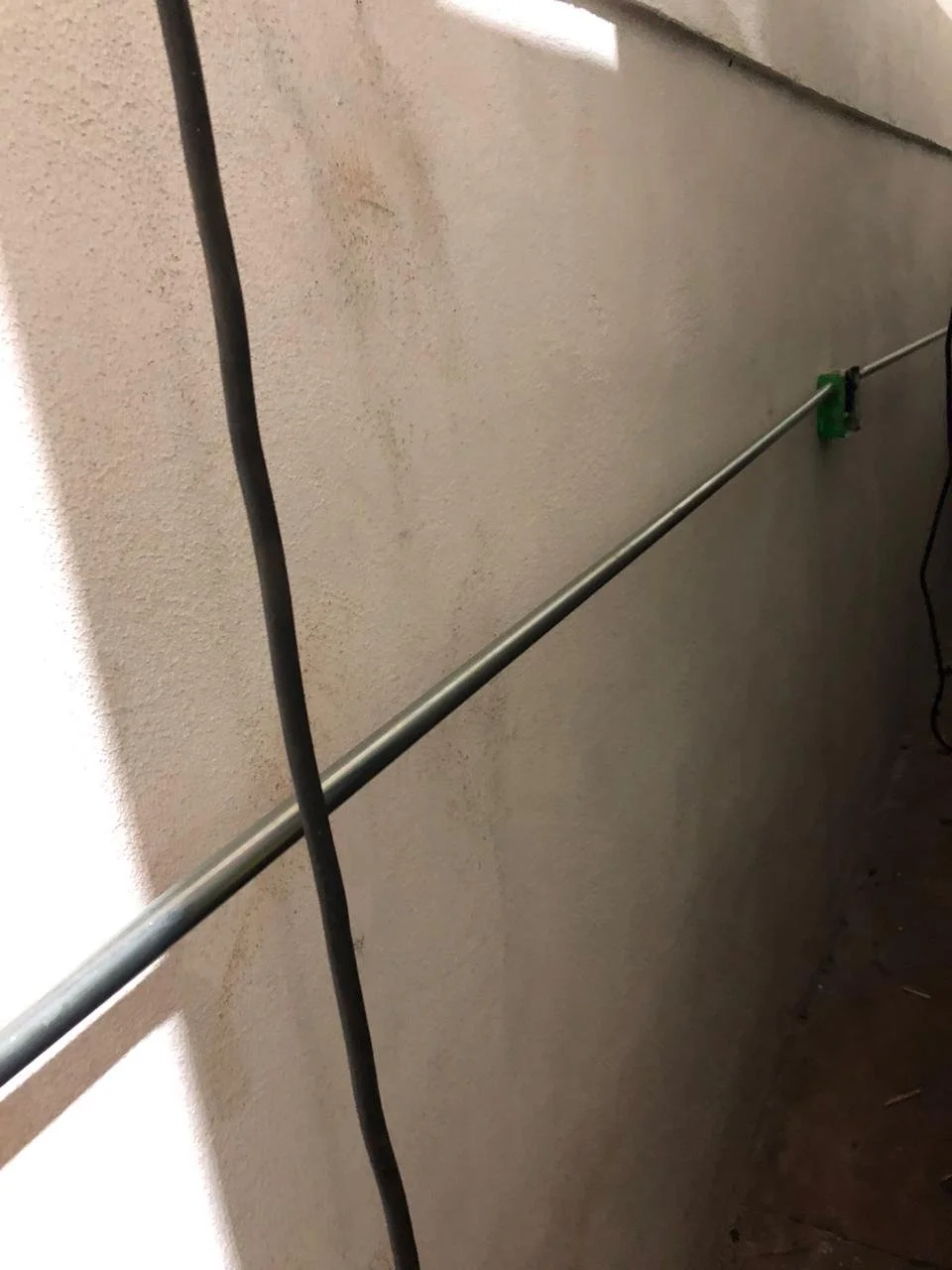

Imagen de una pared con una barra metálica horizontal y un cable negro colgado.

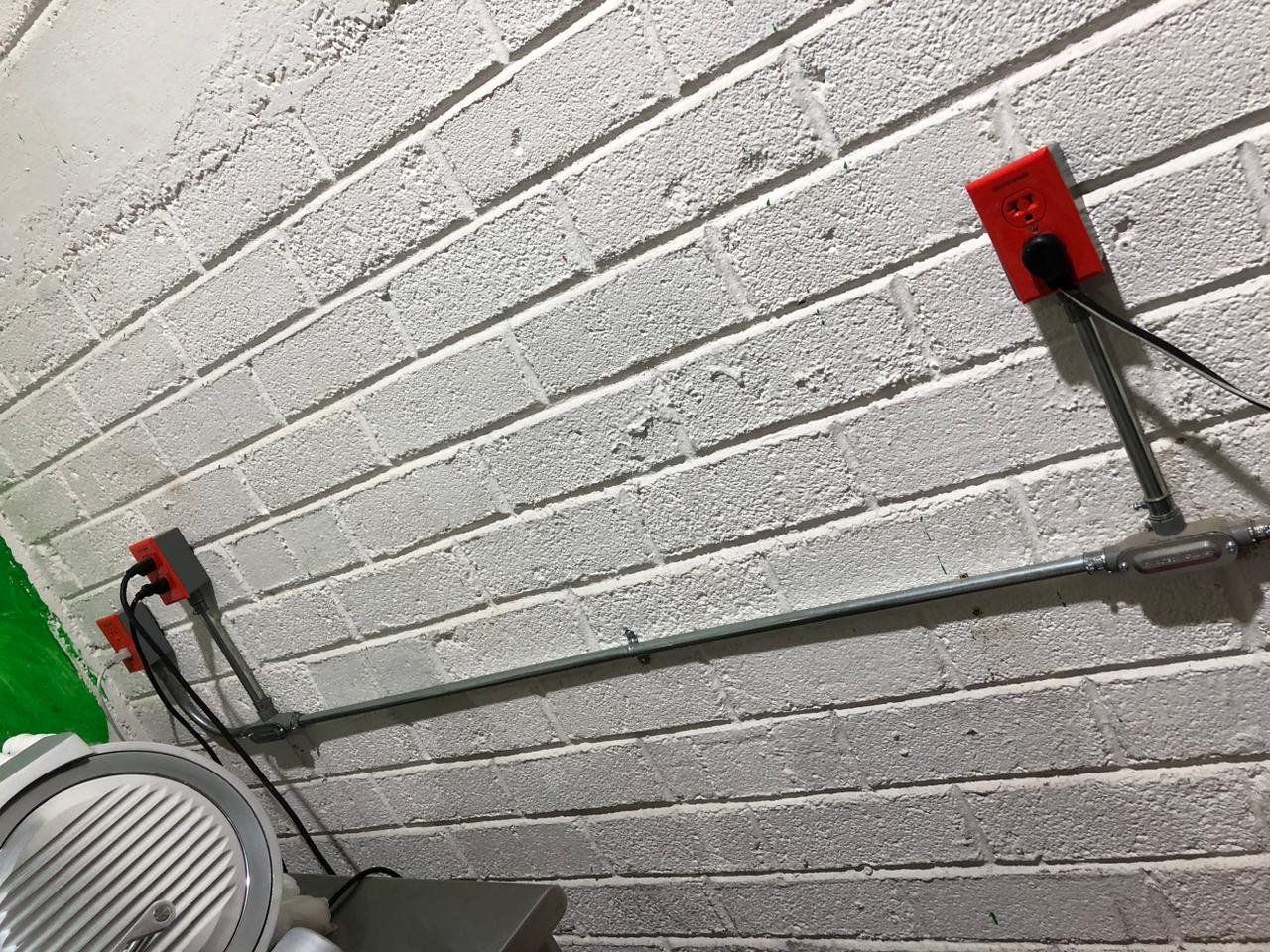

Instalaciones eléctricas en pared de ladrillo pintado de blanco, con conductos y enchufes rojos de protección contra pérdidas, y una máquina de ejercicio parcialmente visible en la esquina inferior izquierda.

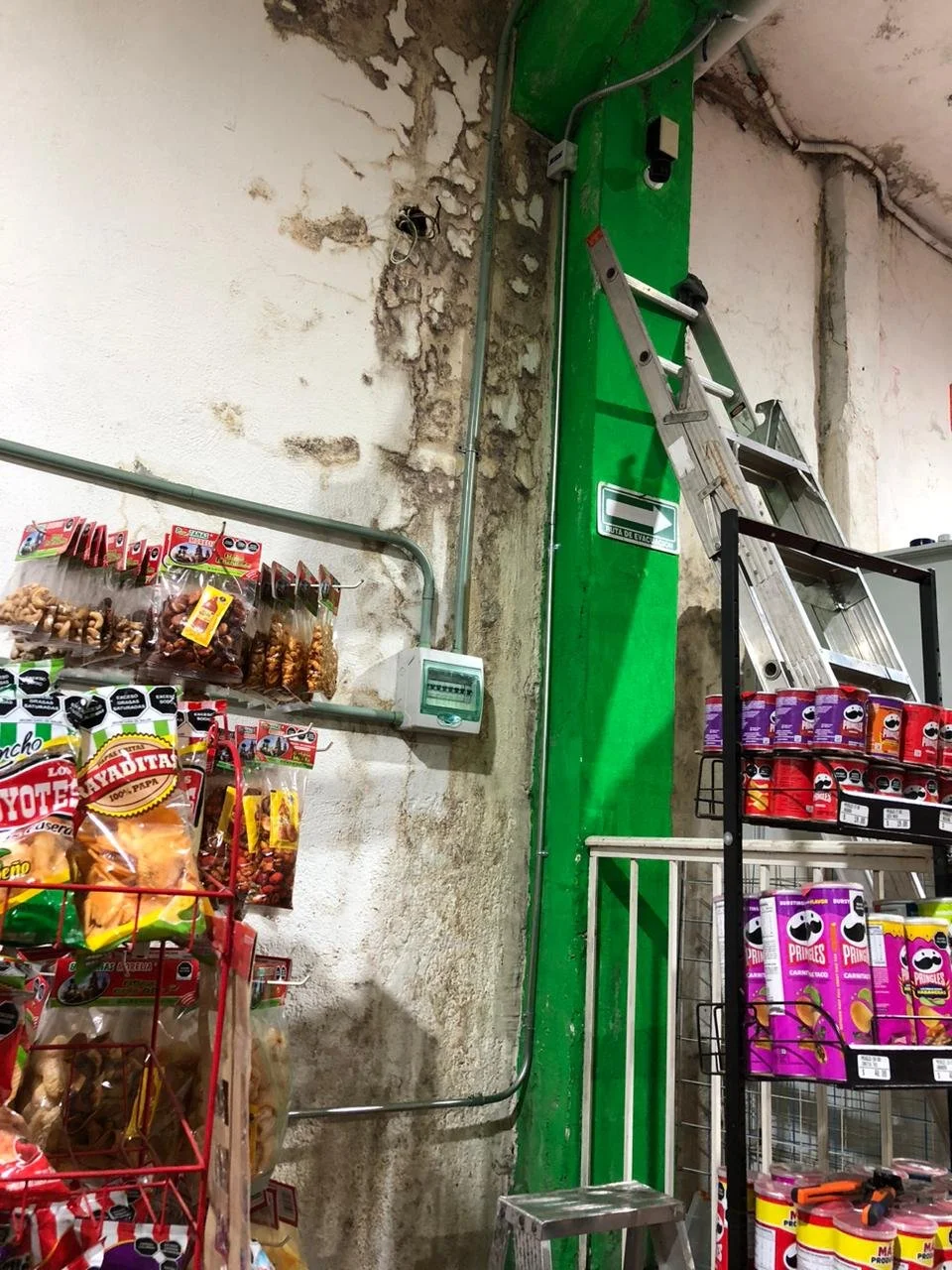

Estanterías con snacks y bebidas en la tienda, cerca de una escalera y una caja de fusibles, en un fondo de pared con desgaste y cableado aparente.

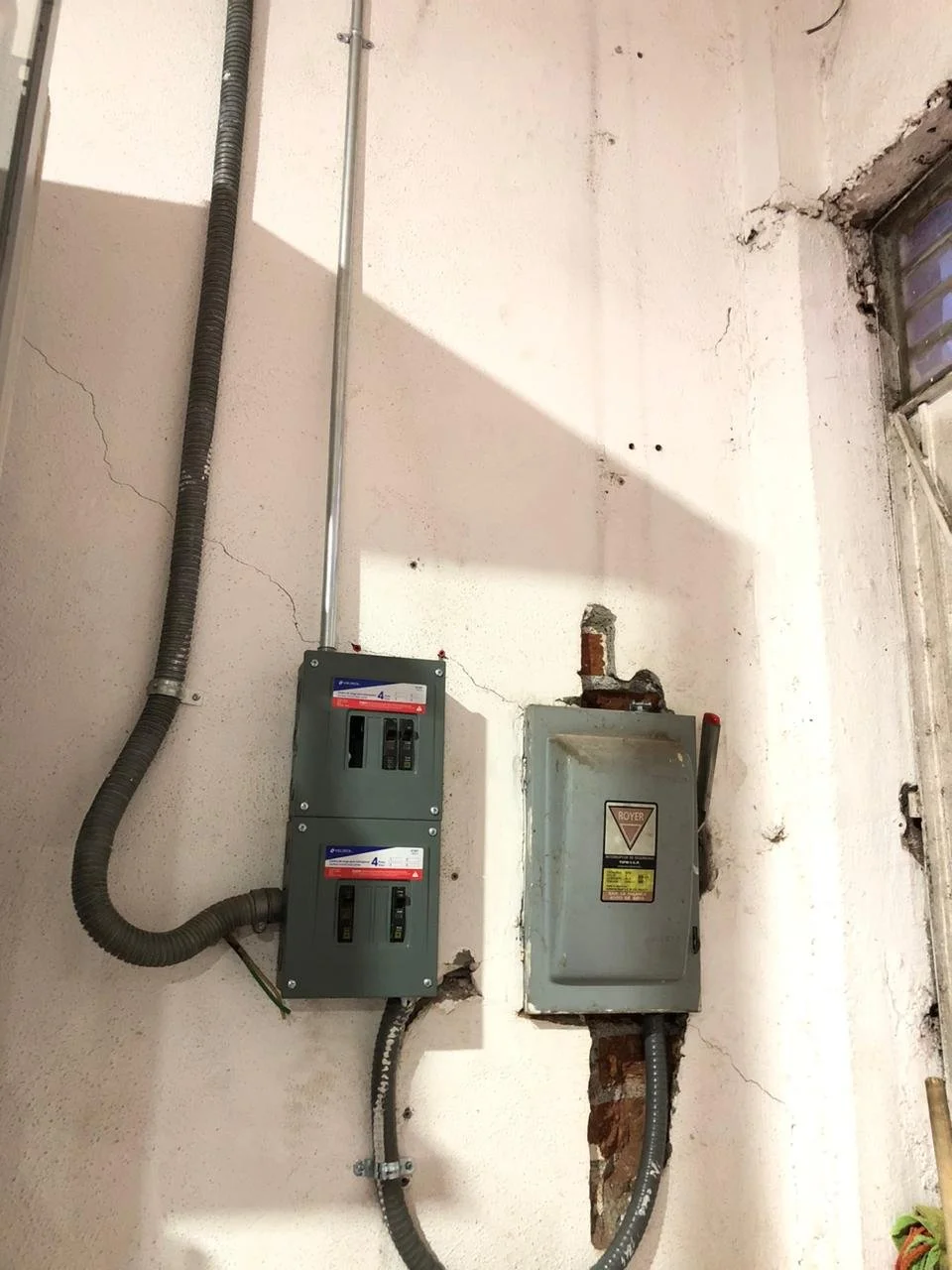

Tableros eléctricos y cables en una pared de un edificio en construcción o reparación.

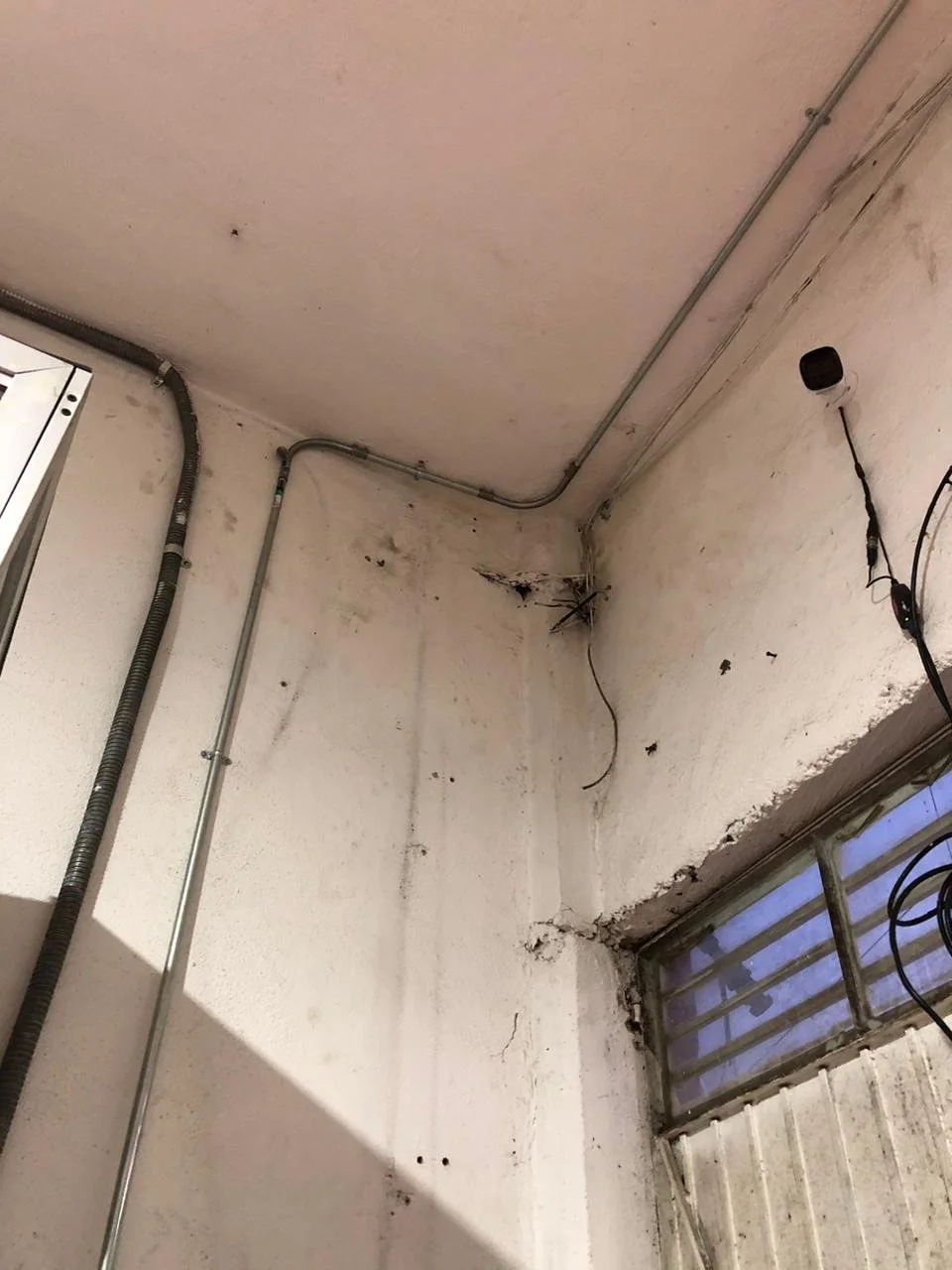

Pared y techo de un cuarto con daños y humedad, cables eléctricos expuestos, una lámpara colgando y una pequeña ventana con barrotes.

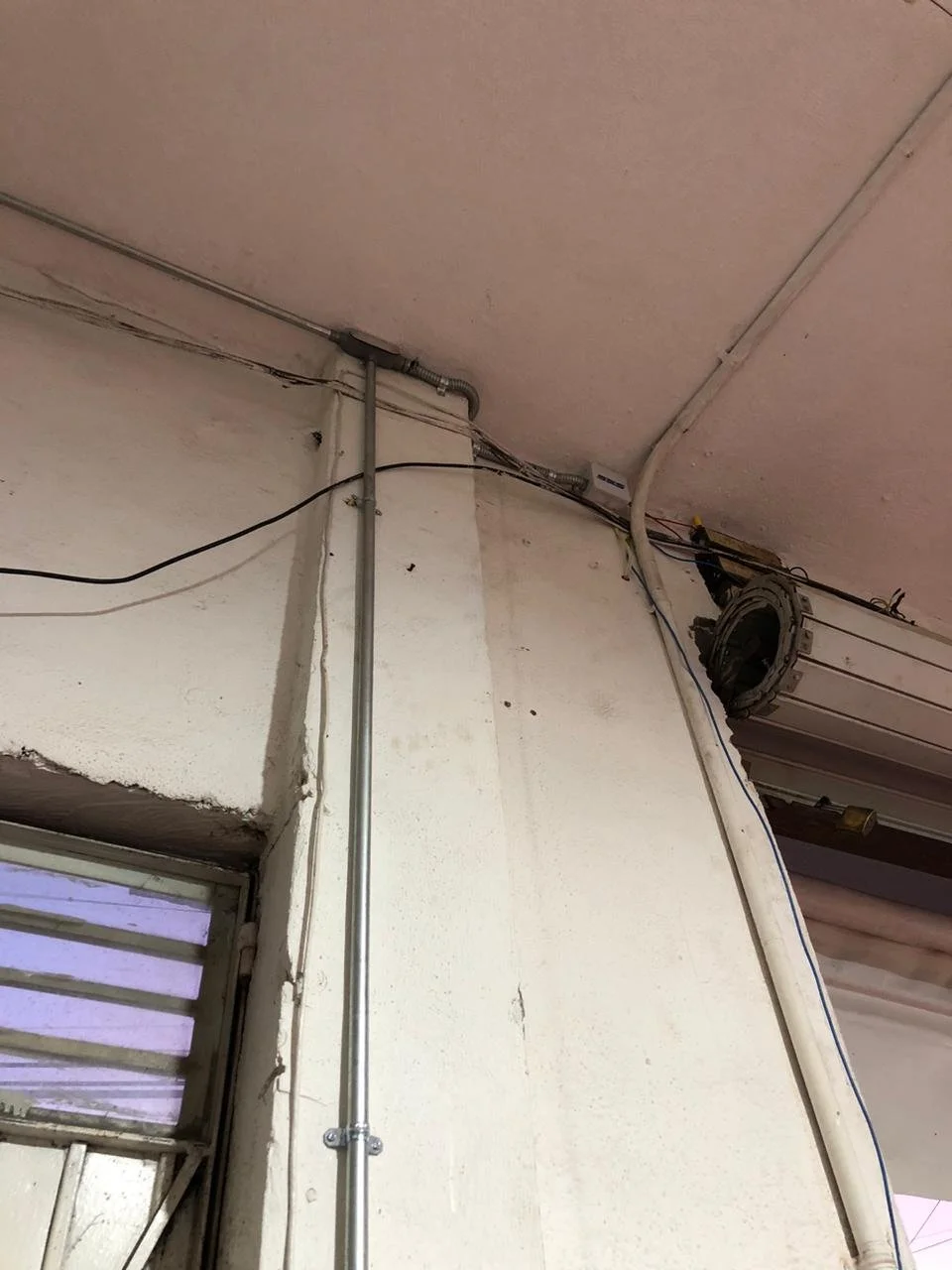

Cables y conductos eléctricos en la esquina de un techo de oficina con paredes blancas.

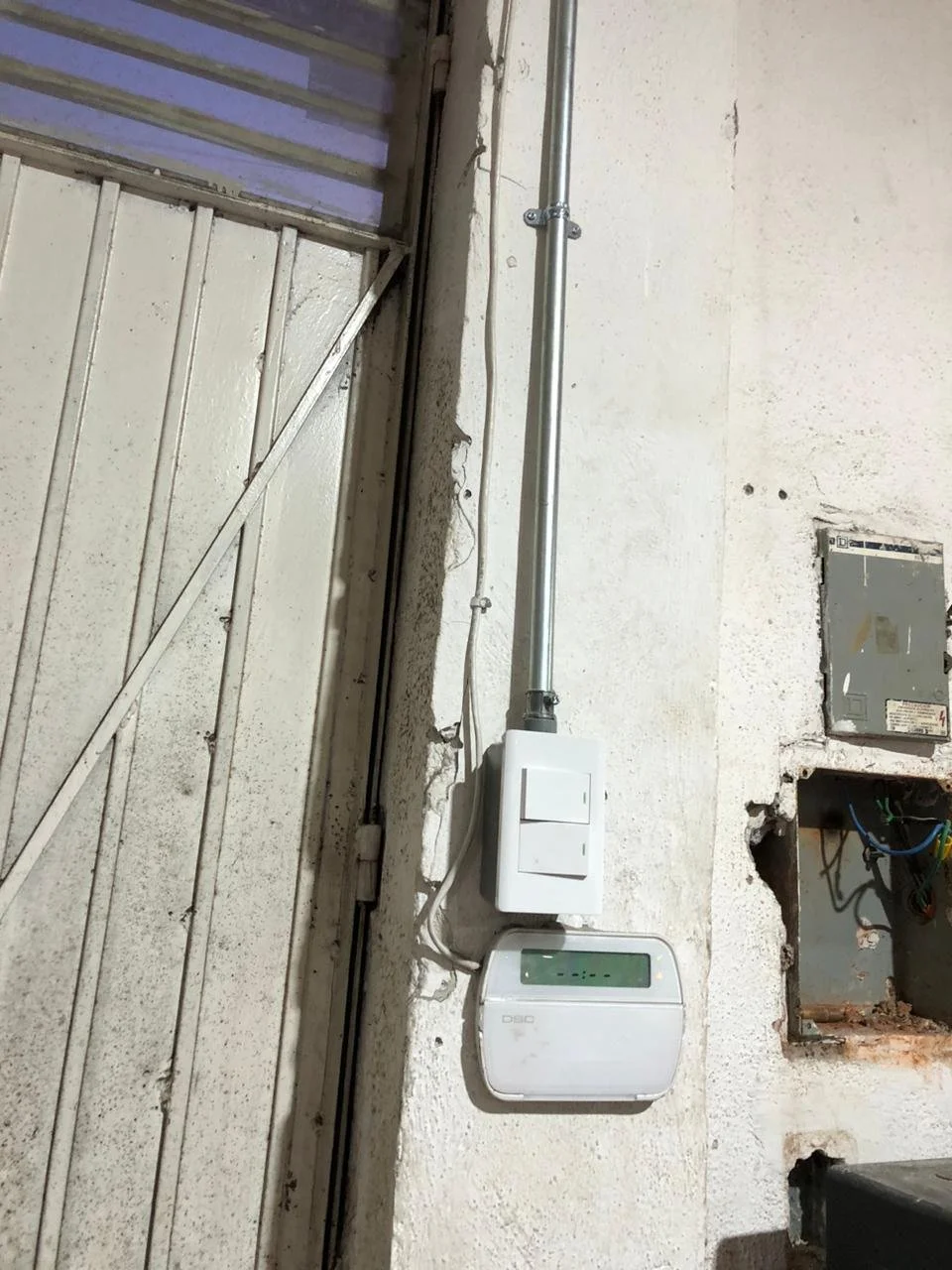

Instalación eléctrica en una pared, con un interruptor, un medidor y cables expuestos en una construcción.

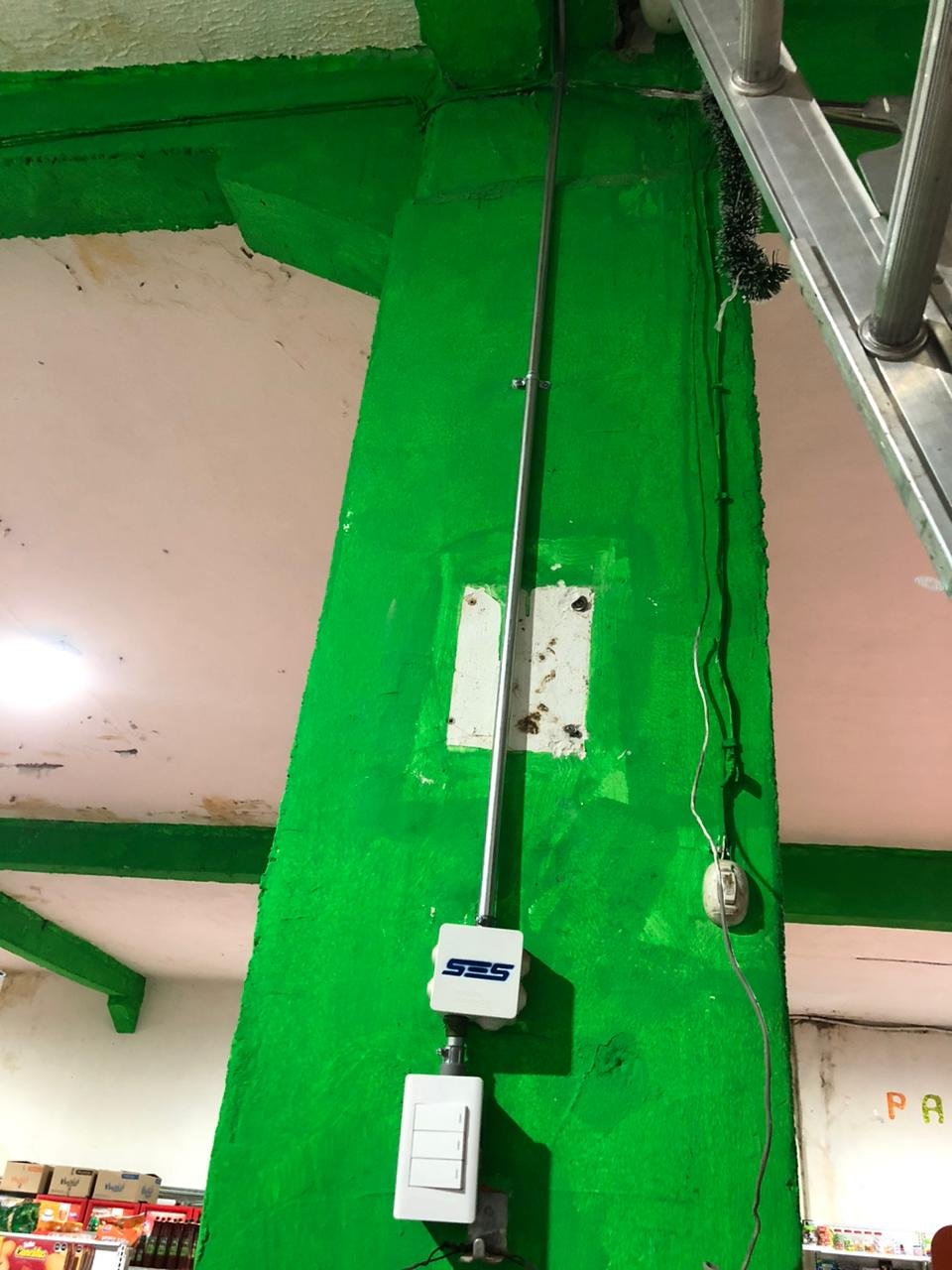

Una toma vertical del cableado eléctrico en una pared de color verde, que incluye un conducto metálico, un regulador de velocidad, una caja con interruptores y cables sujetos con bridas.

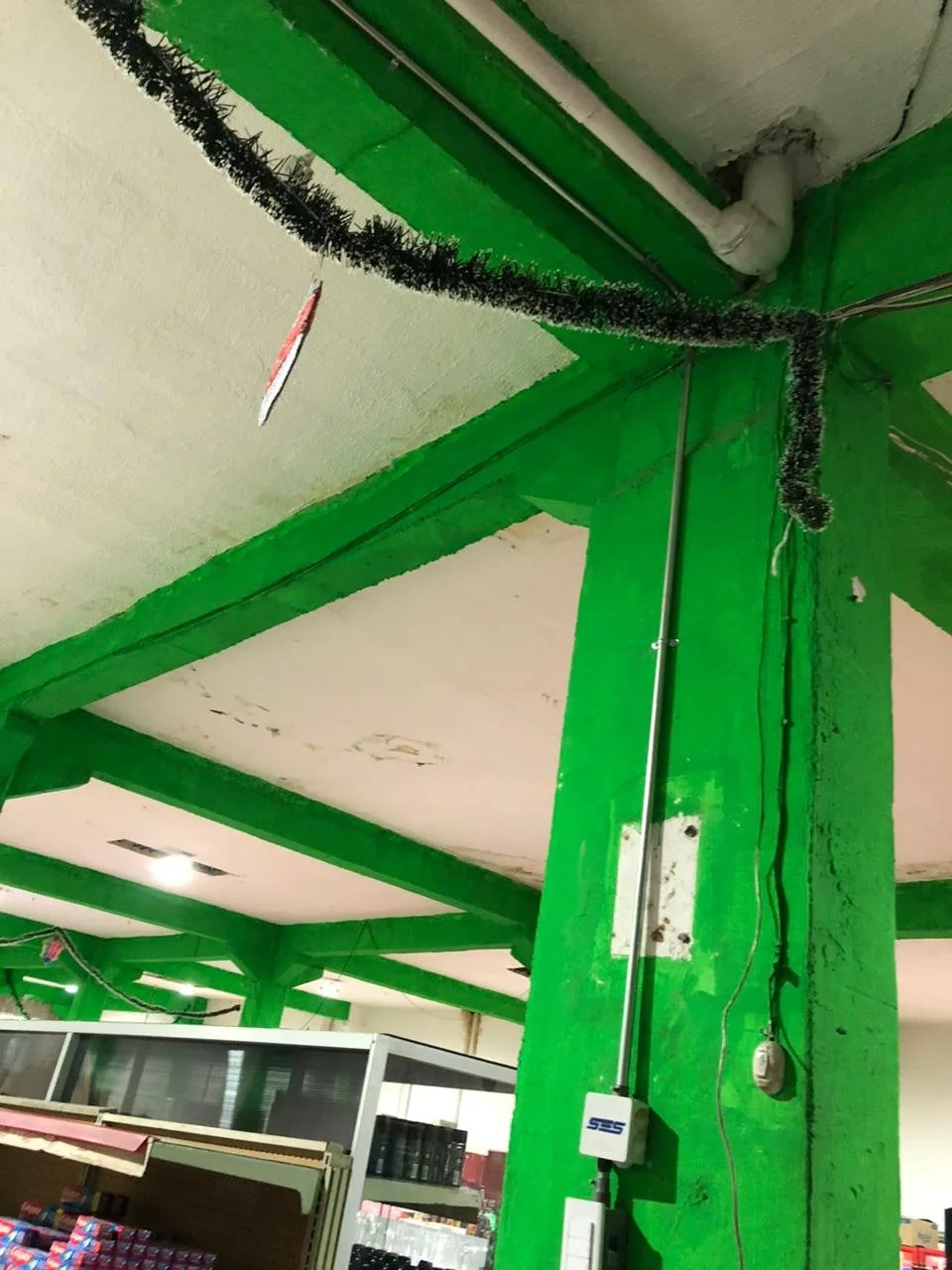

Interior de un local con estructura de columnas y techos pintados de verde. Se observa un canaleta con cableado, una caja de conexiones y una manguera negra enroscada en la esquina del techo.

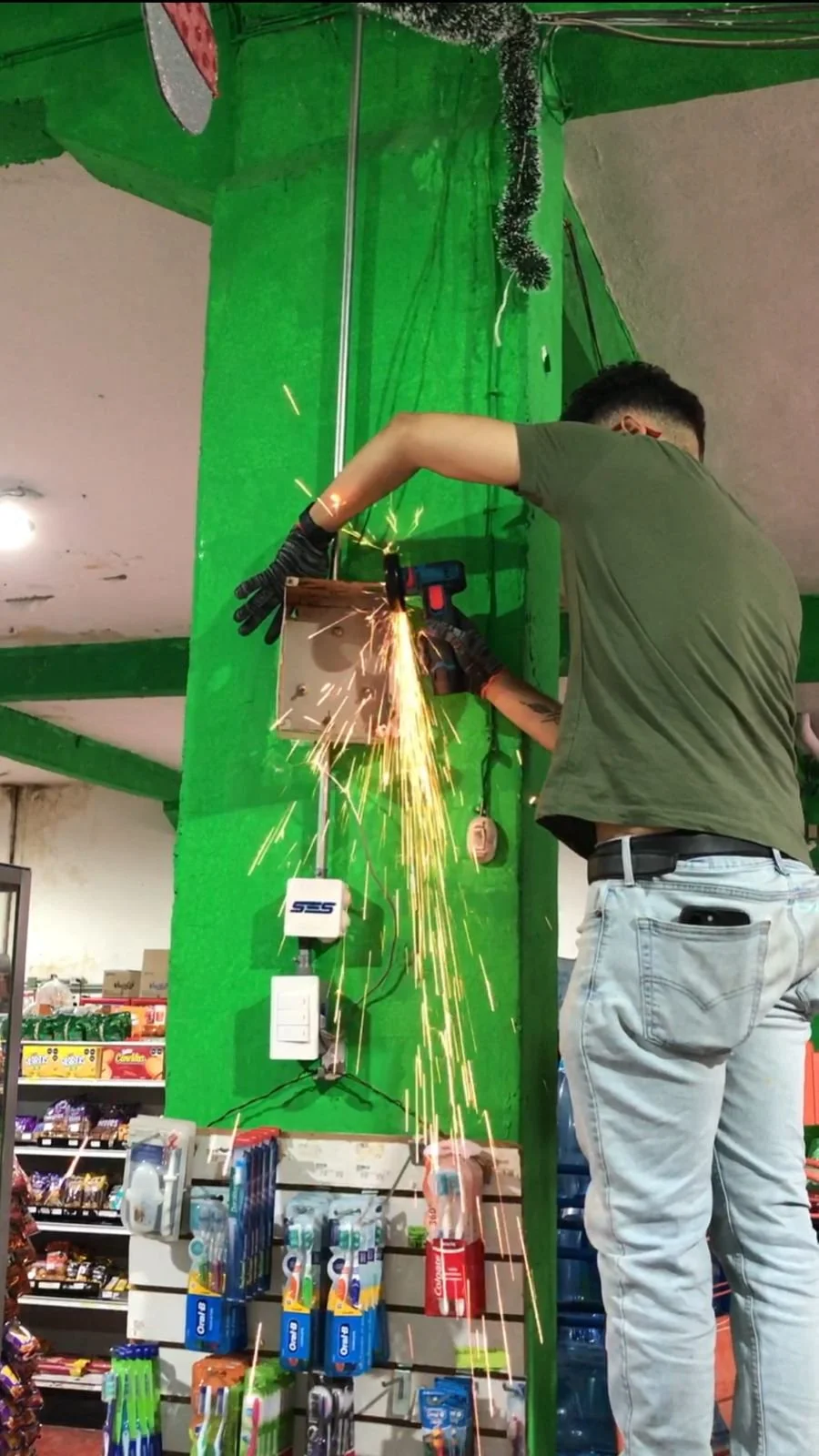

Persona soldando un soporte metálico en una tienda, con chispas y gotas de fuego proyectadas.

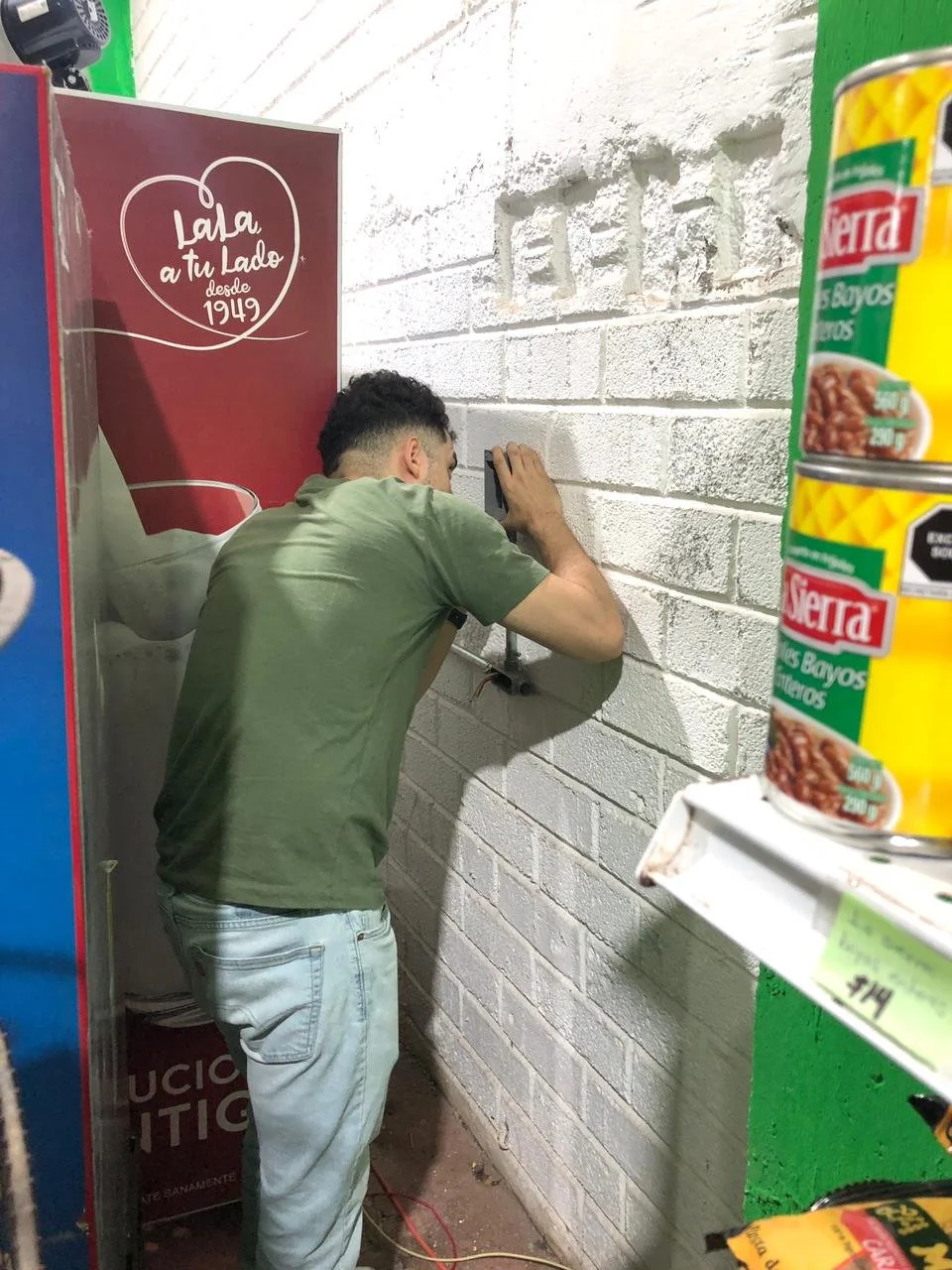

Un hombre trabajando en una pared de ladrillos blancos en una tienda, con frascos de alimentos en primer plano y un cartel rojo con texto en español en el fondo.

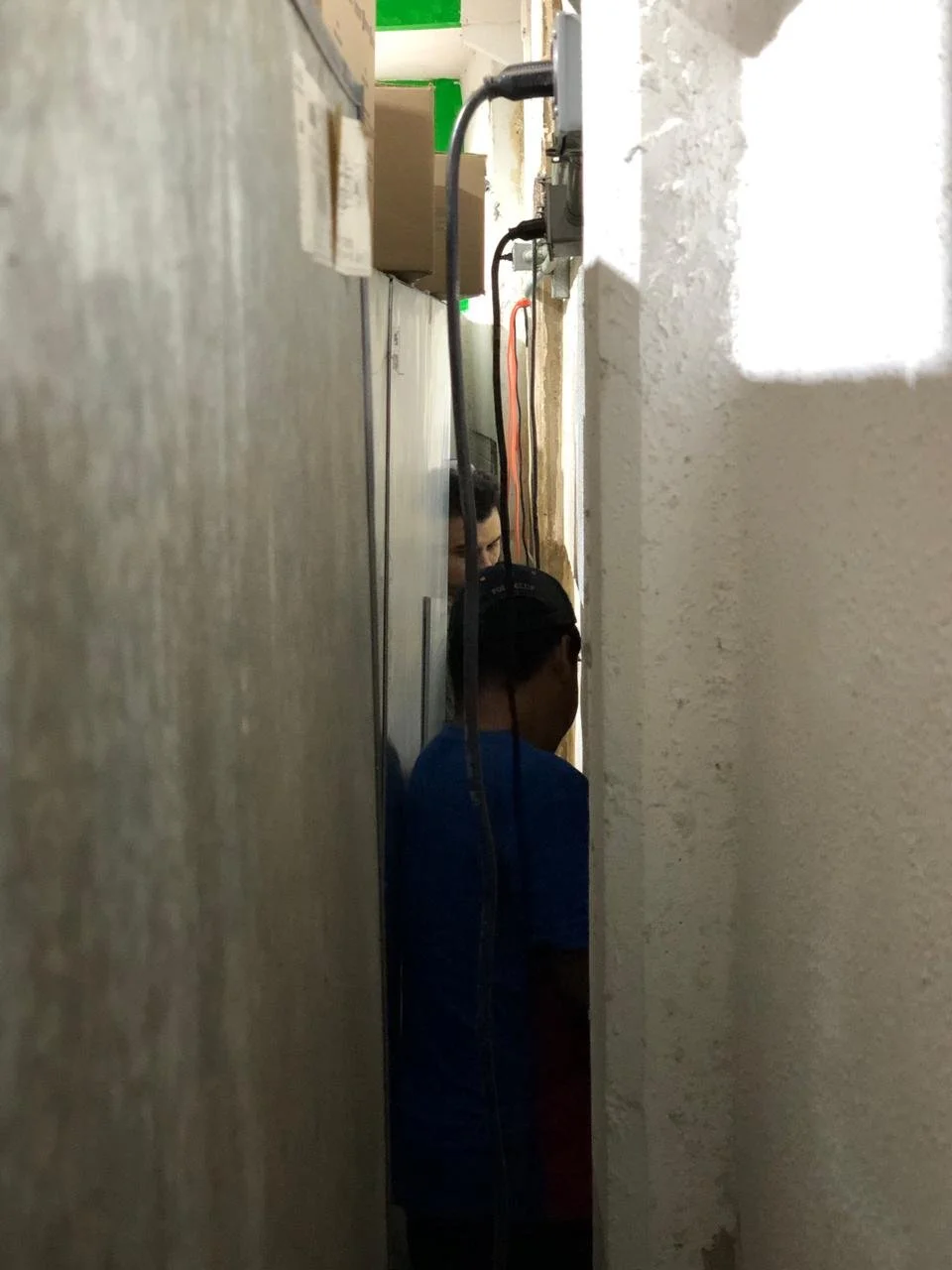

Tres personas en un espacio estrecho entre paredes, con cables y enchufes visibles en la pared, una de ellas usando un casco y otra mirando hacia abajo.
